ナローギャップコーティングダイヘッド（スロットコーティングダイヘッド）：幅広い業界用途とアプリケーションの利点

1.

スロットコーティング技術は、高精度の流体コーティングプロセスです。を採用し ナローギャップコーティングダイヘッド（スロットコーティングダイヘッド）、あらかじめ設定された圧力と速度で液体を均一に押し出し、移動する基板上にコーティングして、制御可能な厚さのウェットフィルムを形成します。乾燥または硬化後、ウェットフィルムは固体の薄膜に変わります。この技術は、極薄で均一性の高いコーティング結果を可能にし、さまざまなフレキシブル基板に適応し、大面積コーティングを実現します。一方、高粘度または敏感な液体に対して非常に優れた性能を発揮し、高い材料利用率を実現します。

動作原理: 流体は貯蔵タンクから計量ポンプを通って一定の流量でダイ供給チャンバーに流れます。ダイヘッドの内部設計により、押出前に液体が圧力平衡に達することが可能になり、押し出された液体の均一な分布が保証されます。ダイリップスリットから引き出された液体は、基板に駆動されて湿潤膜を形成します。湿潤膜の厚さは、シムと基板の間のギャップ、基板の速度、流体の粘度、および表面張力の組み合わせによって制御されます。湿ったフィルムは乾燥ゾーンに入り、そこで溶媒が蒸発し、最終的に固体フィルムが形成されます。実際の生産では、湿潤フィルムにおけるオレンジピール、縞、亀裂などの欠陥を回避するために、コーティングギャップや基板速度などのパラメータを最適化する必要があります。

2.

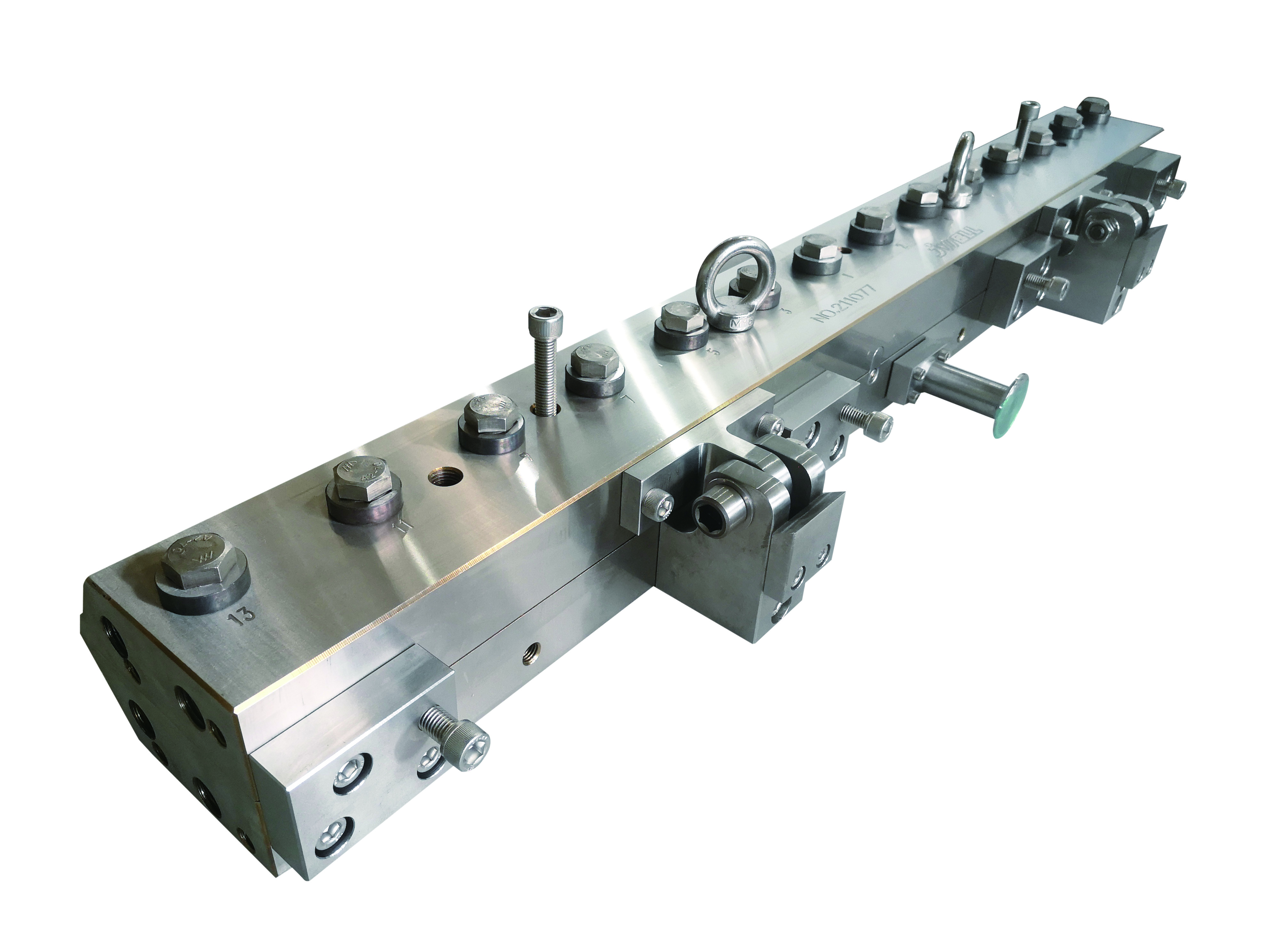

Suzhou Jwellの ナローギャップ コーティング ダイ ヘッド (スロット コーティング ダイ ヘッド)は、スリット コーティング装置 の中核コンポーネントの 1 つであり 、以下の特徴があります。

高精度と均一性: これは最も核となる技術的利点です。正確な内部流路とスリットの設計により、押し出し前に流体の圧力バランスが確実に保たれるため、コーティングが極めて高い濃度で基材上に広がります。これは、コーティングの厚さを正確なレベルで制御できることを意味するだけでなく、より重要なことに、エッジが中心よりも厚くなる「エッジ効果」を排除し、表面全体にわたって非常に均一なコーティング効果を実現します。

幅広い材料互換性: コーティングダイヘッドは高い汎用性を示し、固体粒子を含む導電性スラリー、せん断力に敏感なポリマー溶液、高精度フォトレジストなど、さまざまな機能液を効果的に処理できます。複雑な流体との優れた適合性により、その用途の範囲が大幅に広がります。

3.高効率と材料利用率：現代の連続生産向けに特別に設計されており、高速生産ラインに適合し、生産効率を大幅に向上させます。密閉型定量供給システムは、オンデマンドでコーティング材料を正確に割り当て、無駄を最小限に抑えることができます。これは、銀ペーストや特殊な化学薬品などの高価な原材料を使用するシナリオでは特に経済的に価値があります。

高い安定性と清浄性：堅牢な機械構造と高級素材を採用したダイヘッドは、長時間の連続運転でも安定した性能を維持し、生産の継続性を確保します。完全に密閉されたフロー チャネル システムは、外部の塵や不純物からの汚染を効果的に隔離し、半導体製造やハイエンド医療機器製造におけるクリーン環境に対する厳しい要件を満たします。

高い工程制御性と柔軟性：塗装工程が固定されません。材料供給流量、圧力、基板速度、ダイヘッドと基板間のギャップなどの重要なパラメータを正確かつ個別に調整することで、エンジニアはコーティングの幅、厚さ、さらには特定のパターンを柔軟にカスタマイズでき、多様な製品開発や生産の要求に迅速に対応できます。

3.

蘇州JWellのナローギャップコーティングダイヘッド（スロットコーティングダイヘッド）は、現代の高精度製造分野において不可欠なキーコンポーネントであり、コーティングされた製品の品質と生産量を直接決定します。スロット ダイ コーティング ヘッドは、精密コーティング装置のコンポーネントとして、その卓越したコーティング均一性、高精度、効率性により、複数のハイテク産業の発展を推進する重要なプロセス ツールとなっています。スロット ダイ コーティング ヘッドは、主に次のような広範な用途に使用できます。

リチウム電池エネルギー: リチウムイオン電池製造において、ナローギャップコーティングダイヘッド(スロットコーティングダイヘッド)は電極コーティング機の「心臓部」として機能します。これは、正極および負極のスラリーを金属箔集電体上に均一に塗布することに直接関与します。コーティングの面密度の均一性は、個々のバッテリーセルの容量、内部抵抗、安全性、サイクル寿命を決定する重要なパラメータです。さらに重要なのは、バッテリー パック内の数百または数千のセルにわたって一貫したパフォーマンスを確保するための前提条件として機能することです。高精度のスロット ダイ コーティング技術により、コーティング重量の偏差が最小限に抑えられ、それによって供給元のバッテリーのエネルギー密度と全体的な信頼性が向上し、電気自動車やエネルギー貯蔵システムに高品質の「エネルギー コア」を提供します。

半導体と回路: 半導体製造の前工程では、フォトレジストを均一に塗布するためにスロット コーティングが使用されます。膜厚の均一性はリソグラフィーパターンの解像度と忠実性に直接影響し、チップの微細加工の基礎を形成します。プリント基板 (PCB) 業界では、ソルダー マスク インクやビルドアップ誘電体材料の塗布に使用され、回路間の高品質な絶縁と保護を確保し、それによって電子エンド デバイスの信号の完全性と長期信頼性が向上します。この技術は、コーティングの精度と清浄性に対するますます高まる要求に応えます。

新しいディスプレイと光学: LCD から OLED、さらにはマイクロ LED に至るまで、ディスプレイ技術の進歩はすべて、精密コーティングに依存しています。ナローギャップ コーティング ダイ ヘッド (スロット コーティング ダイ ヘッド) は、液晶配向層、OLED 発光層、量子ドット色変換層、薄膜カプセル化層などの重要な機能層を塗布するために使用されます。優れた均一性により、一貫した安定した画面の明るさと色のパフォーマンスが保証されます。光学フィルムの分野では、輝度向上フィルム、偏光子、またはさまざまな保護ハード コーティング (ハードコート) のいずれであっても、スロット ダイ コーティングは欠陥が極めて少ない高品質の製造を可能にし、最終ディスプレイ製品の視覚的性能と耐久性を決定します。

太陽光発電の未来技術: ペロブスカイト太陽電池など、大きな可能性を秘めた次世代太陽光技術の場合、研究室から工場生産に移行する際の主な課題は、大面積で均一な膜形成を達成することにあります。 現在この用途にはナローギャップコーティングダイヘッド（スロットコーティングダイヘッド）が主流となっており、ペロブスカイト活性層の膜厚変動を狭い範囲で安定して制御することが可能です。これは、ロールツーロールまたはシートツーシートの連続大量生産の要件を満たします。同様に、有機太陽電池 (OPV) などの分野でも、効率的かつコスト効率の高い薄膜堆積のための信頼できるプロセス経路を提供します。

輸送車両および内装: 現代の自動車産業では、スロット ダイ コーティング技術は、断熱、UV 保護、疎水性、防曇コーティングなど、自動車ガラスのさまざまな機能性コーティングに適用されています。これにより、運転の安全性と快適性が直接的に向上します。自動車内装においては、インストルメントパネルやシート生地などの表面処理に使用され、耐傷性、耐汚染性、耐候性、快適な感触を向上させ、ユーザーの運転体験や乗り心地を向上させ続けます。

ヘルスケア: 医療分野では、コーティングの安全性と機能性に対して非常に厳しい要件が課されます。 ナローギャップ コーティング ダイ ヘッド (スロット コーティング ダイ ヘッド) を使用すると、高度な創傷被覆材のハイドロコロイド吸着層や放出制御パッチの薬物充填マトリックスの調製に使用でき、正確な薬物送達が可能になります。介入医療機器 (カテーテルやガイドワイヤーなど) の表面に、親水性潤滑コーティングまたは抗凝血性生物学的コーティングを適用すると、患者の不快感が大幅に軽減され、合併症のリスクが軽減され、医療分野へのこれらの機器の技術的貢献が高まります。

ハイエンドのパッケージングと印刷: 食品、医薬品、その他の分野の高級パッケージングでは、スロット ダイ コーティング技術を使用して、高バリア コー​​ティング (酸素バリアや湿気バリアなど)、抗菌コーティング、または光沢保護層を塗布し、製品の保存寿命を大幅に延長し、美的魅力を高めます。印刷業界では、紙やフィルムの表面前処理や機能仕上げに使用でき、インクの密着性、色の鮮やかさ、耐摩耗性が大幅に向上します。これにより、美的価値と実用的価値の両方を兼ね備えた高品質の印刷製品が生まれます。

フロンティア アプリケーションの探索: フレキシブル エレクトロニクスの最先端分野において、スロット ダイ コーティングは、フレキシブル回路、センサー、電子スキンなどのデバイスを大面積で低コストで製造するための理想的な技術です。フレキシブル基板の変形にも追従し、機能性材料を正確に成膜できます。航空宇宙などの厳しい要件がある分野では、この技術は複合材料のプリプレグ、航空機外板のステルスまたは保護コーティングなどの製造に使用され、機器における軽量、高強度、特殊な機能材料に対する厳しい要求に応えます。

4.蘇州Jieweiの蘇州JWellのナローギャップコーティングダイヘッド（スロットコーティングダイヘッド）のさまざまな産業用途における利点

優れたコーティング品質: 塗布されたコーティングは優れた均一性を示し、膜厚のばらつきは一般に非常に狭い範囲内に制御されます。これにより、不均一なコーティング厚さやエッジ効果など、従来のコーティング方法でよくある問題が効果的に回避され、それによって製品の性能と品質が向上します。たとえば、光学フィルムの分野では、膜材料の均一かつ安定した光学性能が保証されます。

高い材料利用率: コーティングプロセスにより、コーティング液の使用量を正確に制御できるため、材料の無駄が大幅に削減され、生産コストが削減されます。材料節約におけるこの利点は、半導体チップ製造におけるフォトレジスト コーティングなど、高価な材料を含むコーティングで特に顕著です。

高い生産効率：幅広い塗装ライン速度に対応し、安定した材料特性を備え、高速自動生産ラインの要求に応えます。これにより、効率的なバッチ生産が可能になり、企業の市場競争力が強化され、太陽光発電やエレクトロニクスなどの業界全体の大規模製造において明確な利点がもたらされます。

高い適応性：各種スラリーのみならず、フィルム、紙、金属箔、シート材などの各種基材への塗布も可能です。さらに、さまざまな生産ニーズや製品特性に合わせてさまざまなプロセス条件下で調整および最適化することができ、高い汎用性と柔軟性を示します。

高い清浄度：密閉供給システムを利用することで、コーティング液への外部汚染物質の混入を効果的に防ぎ、コーティングプロセス中の高いレベルの清浄度を確保します。これにより、製品の純度と性能安定性が向上し、半導体パッケージングや医療用センサーフィルムの製造など、清浄度要件が厳しいハイテク分野に特に適しています。

5

概要: スロット ダイ コーティングは、スロット ダイ コーティング ヘッドを核とした高精度、高効率の流体コーティング プロセスです。蘇州 JWell のナローギャップ コーティング ダイ ヘッド (スロット コーティング ダイ ヘッド) は、高度な精密コーティング アプリケーションに不可欠な機器として機能します。独自の流路設計と正確な制御により、優れたコーティング均一性とミクロンレベルの厚さ精度を実現し、製品の性能と一貫性を大幅に向上させます。さらに、コーティングヘッドは幅広い材料互換性を提供し、導電性ペーストからフォトレジストに至るまで、さまざまな機能性流体に効率的に対応し、密閉された定量供給システムにより材料の利用率が大幅に向上します。

実際の応用では、コーティングダイは、リチウム電池、半導体、ディスプレイ、太陽光発電、自動車、医療機器、パッケージング/印刷など、複数の戦略的新興産業にわたって重要な実現技術として浮上しています。それは最終製品の中核となる性能を直接決定します。優れたコーティング品質、高い生産効率、堅牢な環境適応性、優れた清浄度などの強みを統合することで、ハイエンド製造の全体コストを効果的に削減します。不可欠なプロセスの基礎として、技術の進歩を推進し、これらの分野の大規模工業化を可能にする上で重要な役割を果たしています。
