パイプ生産効率を 2 倍にする秘密: 3 つの機能を備えたプラスチックパイプ押出スクリュー設計

1つ

HDPE/MDPE の給水管やガス管、PE/PP ポリオレフィン管、PPR/PE-RT/PEX 小径管、PE/PP 波形管などのプラスチック管は、現代の都市建設、建物の給排水、ガス輸送の中核的な枠組みを形成しています。彼らはそれぞれの分野でかけがえのない役割を果たしています。

給水およびガス輸送: HDPE/MDPE パイプは、優れた耐食性、柔軟性、および急速な亀裂伝播耐性を備えているため、都市の給水ネットワークおよび中低圧天然ガス輸送に推奨される材料となっています。同社の熱融着接続方式は、統合された漏れのないシステムを構築し、漏れ率を大幅に低減し、飲料水の安全性とガス輸送の信頼性を確保します。 PE/PP ポリオレフィン パイプは、都市給水、農業灌漑、工業用流体輸送にも広く使用されています。軽量かつ高強度の特性により、建設の難易度や運用保守コストが大幅に削減されます。

温水および冷水および暖房の構築: PPR パイプは屋内温水および冷水システムの標準的な選択肢であり、高温耐性、耐圧性、衛生性、非毒性を備えています。 PE-RTおよびPEXパイプは、耐ヒートクリープ性に優れているため、輻射式床暖房システムや高温温水の送水などに広く使用されています。柔軟性により建物の変形に適応でき、設置が簡単で耐用年数は 50 年以上です。

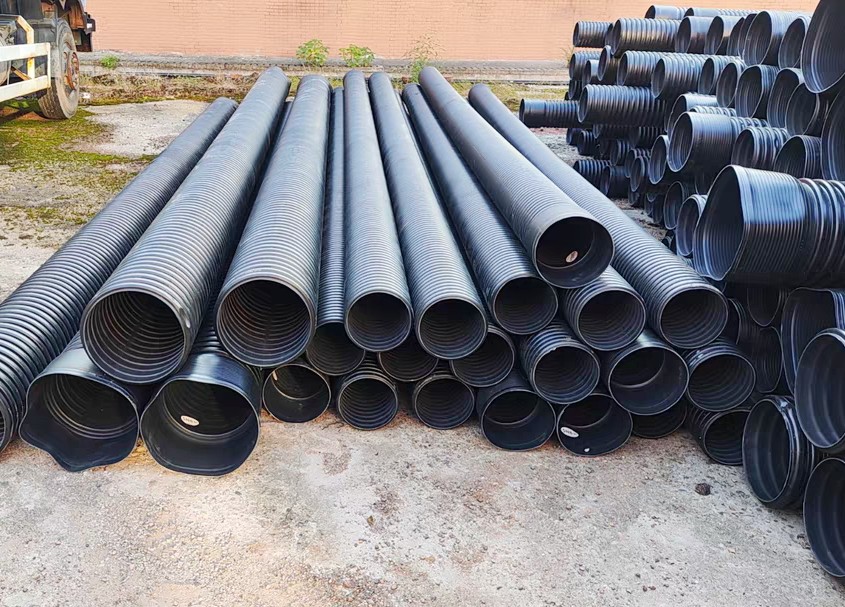

排水とケーブルの保護: PE/PP 二重壁波形パイプは、高いリング剛性、軽量、耐食性を備えているため、都市下水、雨水収集、電力および通信ケーブルの導管に最適です。波形構造により、材料消費量を大幅に節約しながら耐荷重性を確保し、グリーン建設のコンセプトに沿っています。

二

重要： 上記のパイプの適用は、「鉄からプラスチックへの置き換え」という技術革新を促進するだけでなく、公共の安全の確保、水資源の節約、居住性の向上、ライフサイクルコストの削減にも大きく貢献しています。耐食性、非スケール性、耐震性、耐凍結性があり、従来の金属パイプに伴う二次汚染や錆の問題を効果的に回避します。これらは、最新のインフラストラクチャの安全な運用と持続可能な開発を保証する重要な要素です。

競争が激化する業界では、押出効率が生産能力、エネルギー消費量、製品品質、コストに直接影響するため、効率的なパイプメーカーは無敵の立場にあります。蘇州Jwellmech（ は、HDPE、MDPE、PP、PPR、PE-RT、PEXなどのポリオレフィンパイプの加工特性をターゲットに、 https://www.jwellmech.com/ ，+86- 15806221827） 「分離+バリア+混合」の三位一体スクリューと「内部構造の分割バレル」の相乗効果により、高効率押出の技術的進歩を達成しました。スパイラルグルーブ」デザイン。これにより、材料の搬送、可塑化、混合から圧力上昇までのプロセス全体が系統的に最適化されます。

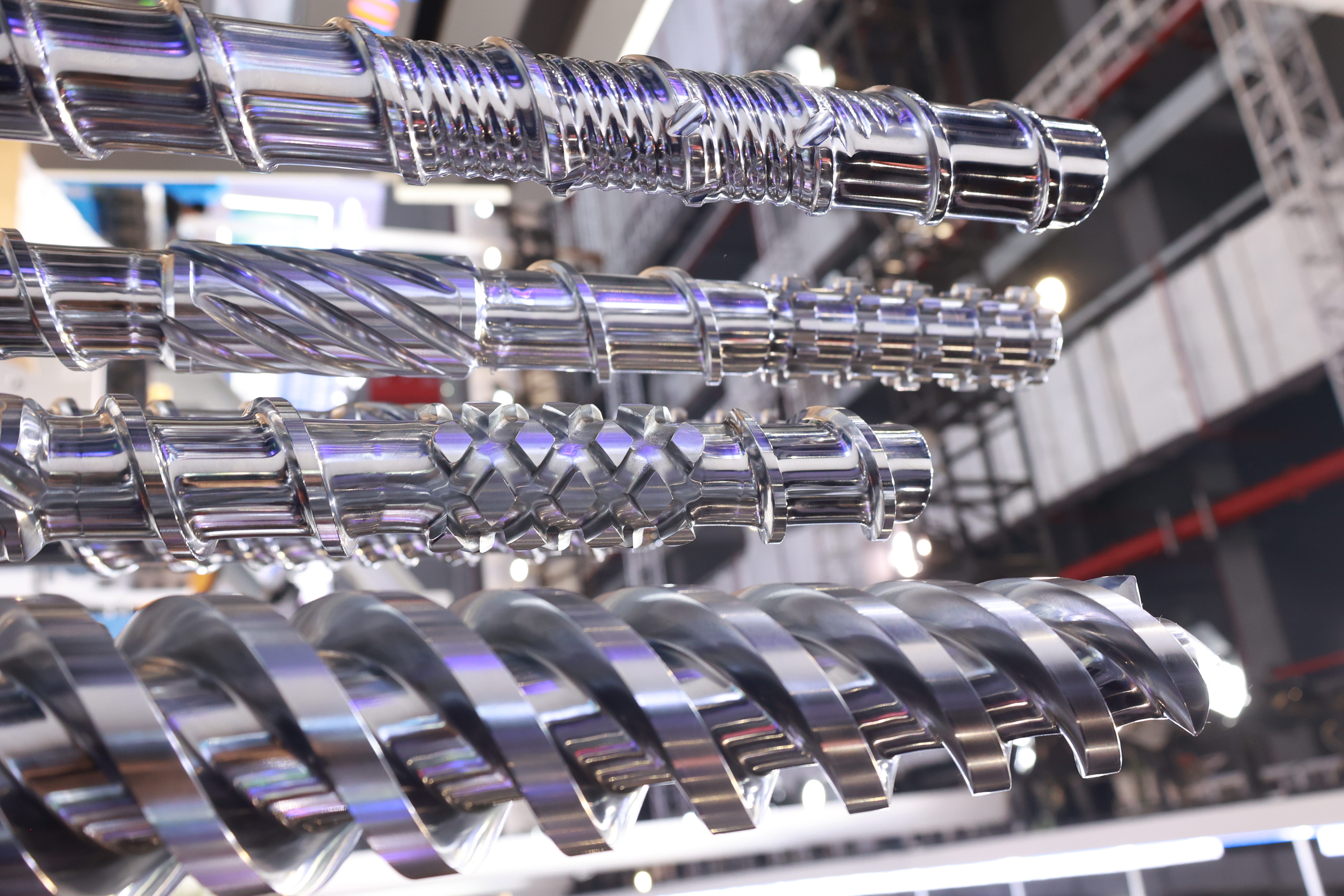

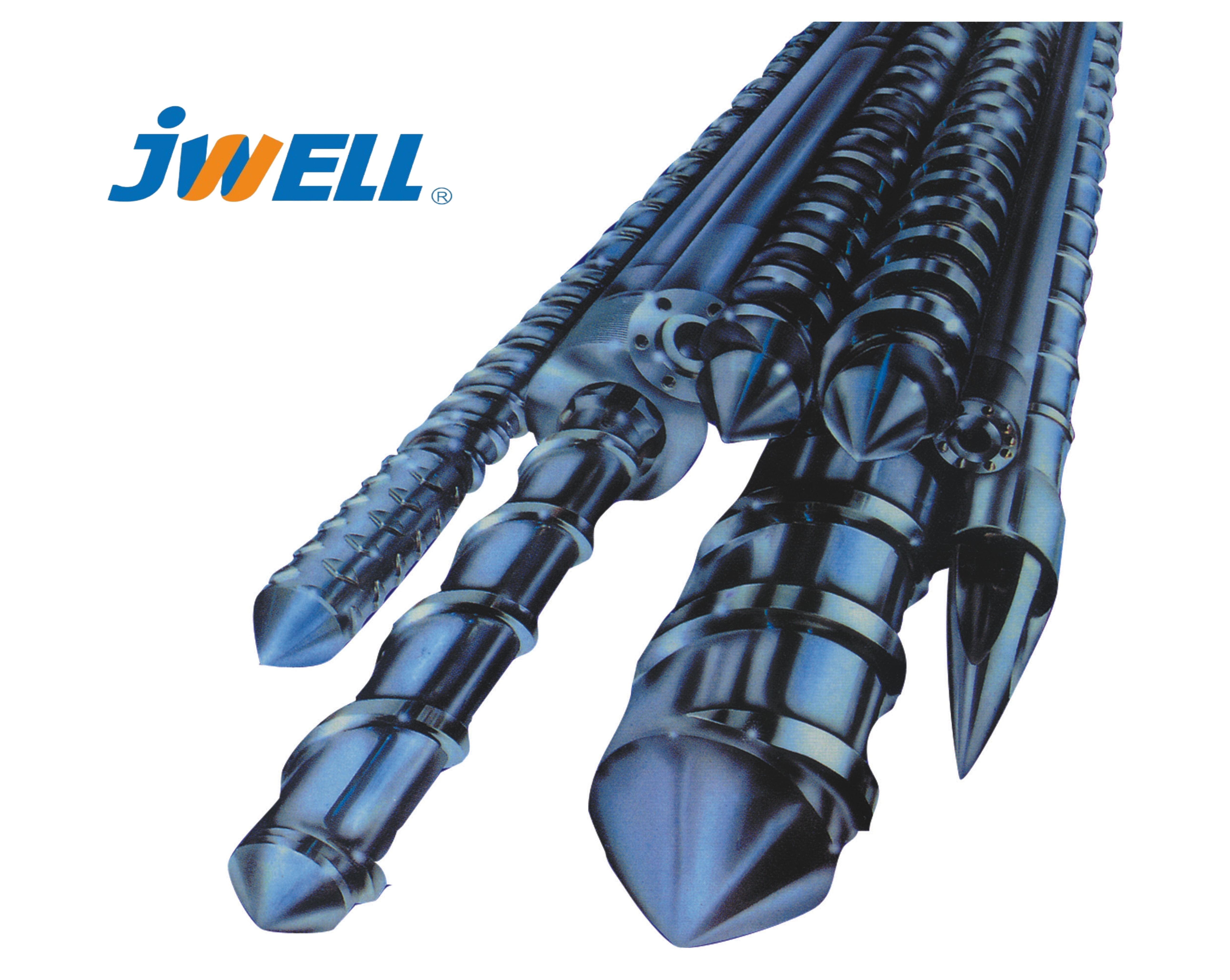

まず、スクリューの分離セクションは、高効率可塑化プロセス全体の開始点です。 従来のスクリューでは、供給セクションと圧縮セクションの間で、溶融材料と未溶融の固体粒子が混合することがよくあります。溶融物中に残る固体の破片は流れを妨げるだけでなく、溶融長さを延長し、スクリュー速度の増加を制限します。 suzhou Jwellmech（ https://www.jwellmech.com/ ，+86- 15806221827） の分離セクションは、特殊なスクリュー フライト ジオメトリにより、すでに溶融した材料を未溶融の固体粒子から強制的に分離し、2 つの独立したチャネルを形成します。溶融物は 1 つのチャネルに沿って前方に搬送され、固体粒子はバレルの内壁に近い別のチャネルに導かれ、そこで熱を吸収してより早く溶解します。この強制的な分離により、固体から液体への完全な変化に必要な距離が短縮され、「過可塑化」を起こすことなくスクリューを高速で動作させることができるため、同じスクリュー長さでより高い生産量を達成できます。

分離セクションの後に、バリアセクションが溶融効果をさらに高めます。 分離セクションの後でも、小さな未溶融粒子またはゲルが溶融物中にまだ残る場合があります。バリア セクションには、ネジ上にいくつかの狭いバリア ギャップが組み込まれています。溶融物がこれらのギャップを通過する際に、強いせん断力と熱伝導を受け、残留固形物は非常に短時間で完全に溶融します。同時に、バリアセクションは溶融物の「溶融ピーク」を排除します。つまり、局所的なせん断過熱によって引き起こされる材料の劣化を防ぎ、溶融物の温度分布をより均一にします。これは、不均一な温度により肉厚の変動やパイプ表面のフローマークが発生する可能性があるため、PPR や PE-RT などの熱に弱いポリオレフィンの場合は特に重要です。

完全に溶けた材料は混合セクションに入ります。 混合セクションでは通常、ピン、歯車タイプ、または波形タイプの要素を使用して、溶融物の分割、方向転換、再結合を繰り返します。この機械的作用により、2 種類の混合効果が得られます。分配混合は、溶融物中にさまざまな成分 (カラー マスターバッチ、酸化防止剤、カーボン ブラック、その他の添加剤など) を均一に分散させ、縞や色の違いを防ぎます。分散混合により、凝集したフィラーや小さな未溶融ゲルが粉砕され、パイプ上の斑点や機械的弱点などの表面欠陥が防止されます。パイプ製造の場合、混合セクションの存在により、特に原材料に再処理された材料やさまざまな特性を持つバッチが含まれている場合に、製品の品質の安定性が大幅に向上します。混合セクションにより、バッチ間の差異が効果的に排除されます。

これら 3 つのセクションの相乗効果により、スクリューの可塑化能力が大幅に向上します。 分離セクションは溶融長さを短縮し、バリアセクションは最終溶融を完了して温度を均一化し、混合セクションは成分の均一性を確保します。その結果、同じ長さ対直径 (L/D) 比の場合、高効率スクリューは従来のスクリューよりも 50% ～ 100% 高い速度で動作することができ、出力もそれに応じて 30% ～ 60% 増加します。また、溶融温度の変動を ±2°C 以内に制御することができ、その後のダイサイジングに安定した均一な溶融物を提供できます。

しかし、効率的な可塑化だけでは十分ではありません。多くの場合、固体の搬送能力が高速押出を制限するボトルネックになります。従来のバレルは、材料とバレルの内壁の間の摩擦を利用して前方に搬送します。スクリューの速度が上がると、滑りや送りムラが発生しやすくなり、出力が直線的に上がらなくなります。これを解決するために、suzhou Jwellmech（ https://www.jwellmech.com/ ，+86- 15806221827）の新しいバレルは、「分割バレル + 内部スパイラルグルーブ」デザインを採用しています。分割設計により、バレルが 3 つの独立したモジュール (供給セクション、溶解セクション、計量セクション) に分割されます。各セクションは独立して温度制御、冷却、交換が可能です。これにより、材料の特性に応じて温度プロファイルを最適化できます。供給セクションを強制冷却して、供給開口部の早期の溶解や詰まりを防ぐことができます。溶融セクションは可塑化を促進するために正確に加熱されます。計量セクションは圧力を安定させるために一定の温度を維持します。さらに重要なことは、分割設計により、供給セクションの内壁に螺旋状の溝を精密に加工できること（溝は通常、スクリューフライトの反対側または角度をなして走っている）でありながら、その後のセクションの内壁は溶融物の停滞を避けるために滑らかなままであるということです。これらの内部螺旋溝は、バレルに補助的な搬送要素を効果的に追加します。スクリューが回転すると、材料が溝に押し込まれ、通常の摩擦よりもはるかに大きな前方への搬送力が発生します。固体の搬送効率は、従来のバレルの 0.3 ～ 0.5 から 0.8 以上に増加し、理論上の最大値に近づくことができます。これは、非常に高いスクリュー速度でも、供給セクションが材料を「飢え」や「フラッディング」することなく安定して溶融ゾーンに押し込むことができることを意味します。同時に、らせん状の溝は材料を事前に圧縮し、同伴空気を排出し、嵩密度を高めます。これは、リサイクル品や粉末などの嵩密度の低い材料にとって特に有益な機能です。

分割設計のもう 1 つの利点は、メンテナンスの経済性です。バレルの摩耗は主にフィードセクションで発生します。従来の一体型バレルでは、摩耗するとバレル全体を交換する必要があり、高額な費用がかかります。対照的に、分割設計では、摩耗したフィードセクションモジュールの交換のみが必要となり、長期的な運用コストが大幅に削減されます。さらに、パイプの原材料が異なれば、スパイラル溝のパラメータ（溝の深さ、ピッチ、開始数など）も異なる場合があります。分割バレルにより、対応するフィードセクションの素早い切り替えが可能になり、生産ラインの柔軟性が向上します。

Suzhou Jwell の「スリーインワン」スクリューと「内部螺旋溝付き分割バレル」の組み合わせにより、固体の搬送、溶融、可塑化から混合、均質化までのプロセス全体をカバーする効率的なチェーンが構築されます。固形物搬送ステージでは、スパイラル溝により高速スクリュー速度でも安定した供給を実現します。溶融および可塑化段階では、分離セクションとバリアセクションが迅速かつ均一な溶融を実現します。混合および均質化の段階では、混合セクションで組成の違いが除去されます。同じ直径のパイプ生産ラインの最終結果は、生産量が 30% ～ 60% 増加し、エネルギー消費量が 15% ～ 25% 削減され、肉厚許容差が ±8% ～ 10% (従来の押出機) から ±4% ～ 5% に狭まり、再生材料、高充填コンパウンド、および低嵩密度粉末を安定して処理できる能力です。したがって、このスクリューとバレルの組み合わせは、最新のパイプ生産ラインで高速、高出力、高品質の押出を実現するための中核技術となります。 HDPE/MDPEの水道・ガス管、PE/PPポリオレフィン管、PPR/PE-RT/PEX細径管、PE/PPコルゲート管などの各種パイプの製造に幅広く適用できます。

要約: プラスチック パイプは、給水、ガス輸送、建物の温水/冷水と排水、ケーブル保護などの分野をカバーする、現代のインフラにとって重要な保証です。蘇州ジュウェルは、ポリオレフィンパイプ向けに「分離+バリア+混合」スリーインワンスクリューと「内部螺旋溝付き分割バレル」を特徴とする組み合わせ設計を導入し、全プロセス効率革命を達成しました。生産量は30%～60%増加、エネルギー消費量は15%～25%削減され、肉厚公差は±4%～5%に狭められ、リサイクルなどの難処理材料も安定して処理できます。パイプの高速・高出力・高品質押出成形の核となる技術経路です。
