One 水切り板と異形成形押出ローラーのご紹介
排水プレートと成形面形成 押出ローラーは、プラスチック押出生産ラインの重要な機器であり、主に特定の三次元構造を持つプラスチックシートの連続生産に使用されます。精密加工された凹凸面により、溶融プラスチックビレットを圧延成形し、排水板の円錐状の突起やハニカムパネルの六角格子などの複雑な構造をワンパスで成形することで、原料から製品までの連続高効率生産が可能になります。
Anhui Jwell のこのようなローラーは通常、対で設計されており、隆起したローラーと溝のあるローラーが正確に噛み合って成形キャビティを形成します。同社の中核技術は 3 つの重要な側面に反映されています。1 つは高精度の表面処理で、一貫した凸台の寸法と明確な輪郭を確保するために CNC 機器を利用して精密彫刻を行います。 2 つ目は、プラスチックの熱膨張と熱収縮特性を十分に考慮した成形プロセス制御であり、製品の付着や気泡の発生を防ぐための通気要件も考慮します。 3 つ目は、ローラー内の循環水路による冷却システムの最適化です。成形された製品のタイムリーな冷却と成形が可能になり、それによって寸法安定性が向上します。

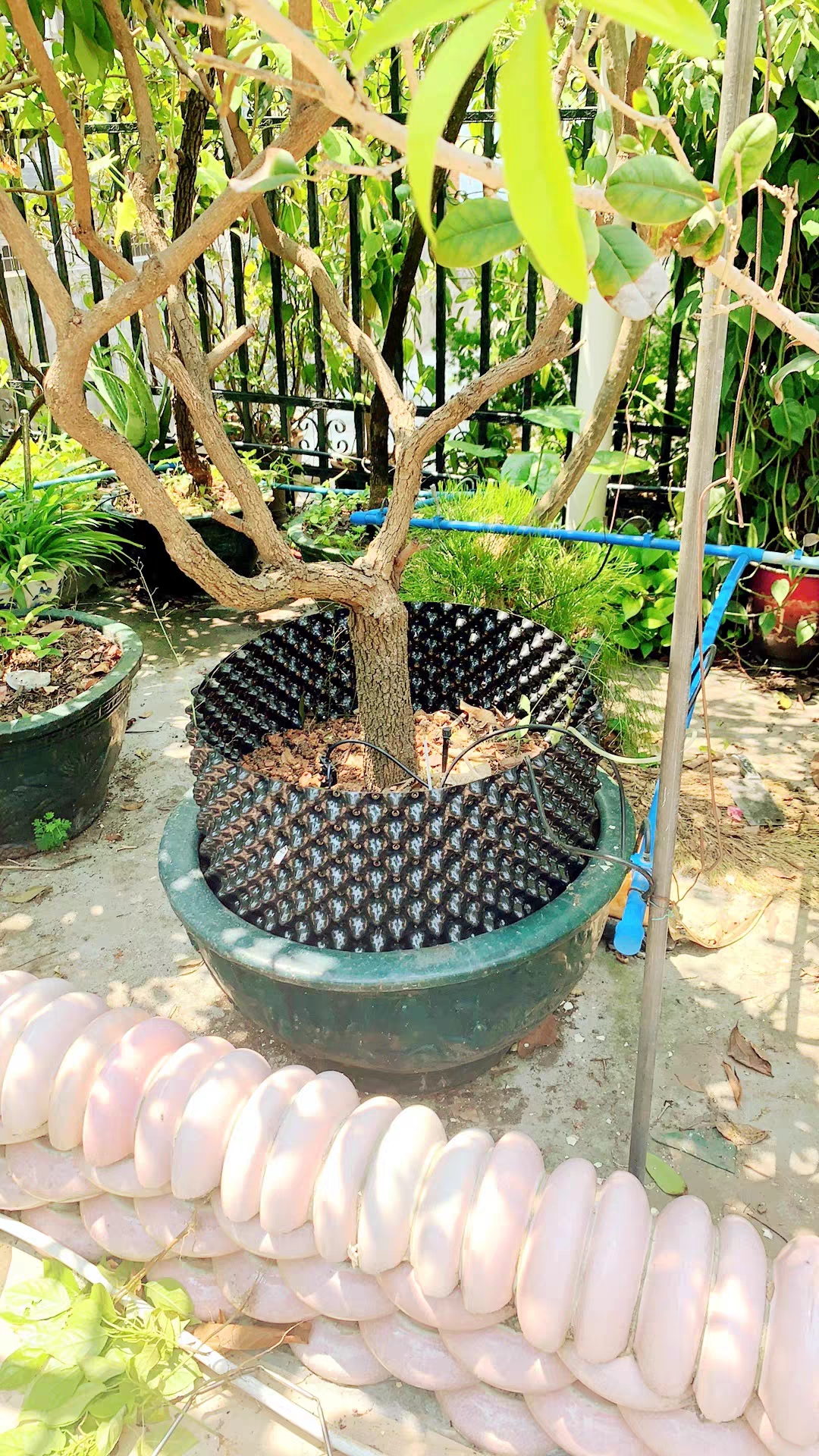

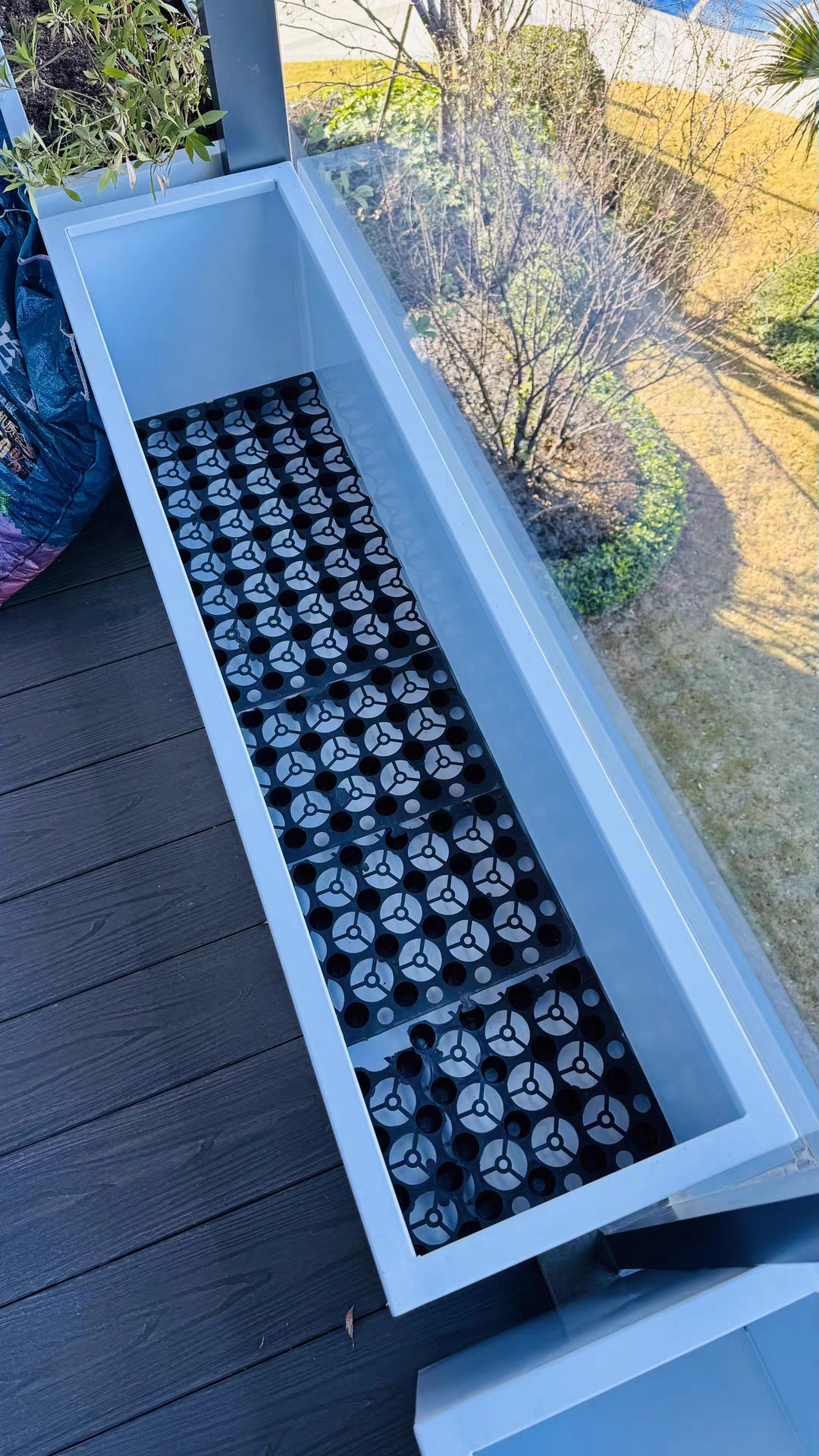

主に 排水板 （地中土木や屋上緑化、トンネルの防水・排水などに使用され、円錐形の突起が水路を形成する）、 ハニカムパネル （軽量かつ高強度を兼ね備えた六角格子構造）、 建築防水工事に使用される 止水シートや防水シート、梱包材の緩衝材として使用される バブルフィルムなど、幅広い用途に使用されています 。
2 シートの品質の上限は、押出ローラーの成形面と排水板の品質精度によって決まります。
最終的なシート品質の上限は、排水板や押出ローラーの特殊形状面の加工精度によって決まります。この決定的な影響は、寸法の一貫性から構造強度、表面品質から生産効率に至るまで、製品のあらゆる主要な性能指標に反映され、これらすべてがローラーの精度に直接かつ密接に関係しています。
1 次元精度: ボスの主要な機能を正確に制御
排水板の機能は、その表面の突き出たスタッドまたはグリッド構造に依存しており、その高さ、形状、配置密度が導水能力と圧縮強度を直接決定します。高さに関しては、ローラーの突出粒子の加工におけるわずかな偏差でも、製造されるシート上のスタッドの高さが不均一になります。短すぎるスタッドは効果的な水路を形成できず、高すぎるスタッドは積み重ねまたは建設中に圧力によって変形する可能性があります。高精度のローラーにより、スタッドの高さの公差を非常に小さな範囲内で制御することができ、各スタッドが安定したサポートと信頼性の高い排水を実現します。形状に関しては、スタッドの輪郭の明瞭さとエッジの鋭さは、ローラーキャビティの加工精度に依存します。キャビティにバリや過度の丸みがあると、成形されたスタッドがぼやけ、流路面積が減少して流体抵抗が増加し、排水効率が低下します。
2 成形の完全性: 脱型と構造強度の確保
特殊な形状の表面を形成する際の難しさは、溶融したプラスチックがローラーの微細な空洞を完全に埋めることができるかどうかにあります。キャビティの表面仕上げは非常に重要です。高精度に鏡面研磨されたキャビティ表面により、溶湯の流れがスムーズになり、完全に充填されます。表面が粗い場合、メルト フローが妨げられ、突起の基部の充填が不十分になりやすく、圧縮強度を低下させる「ショート ショット」欠陥が発生します。さらに脱型のスムーズさも見逃せません。ローラの精度が不十分な場合、抜き勾配の設計が無理であったり、表面に微細なアンダーカットが発生したりして、成形した突起が固着して離れにくくなるなどの問題が発生することがあります。軽度の場合は、伸張中に製品の変形が発生し、重度の場合は、洗浄のために生産ラインの停止が必要になる場合があります。 Anhui Jwell 精密加工されたローラーと適切な抜き勾配を組み合わせることで、製品が自然にリリースされ、構造的な完全性が維持されます。
3 表面品質: 外観と追加機能に影響を与える
透明または淡色の排水板や特殊な形状の化粧シートでは、表面品質が重要な品質指標となります。 の表面粗さは Anhui Jwell のローラー シート表面に直接影響します。高仕上げローラーで製造されたシートは滑らかで平坦で、後続のラミネートまたはコーティングプロセスでの接着力が向上します。ただし、ローラーの表面が粗いと、シートにオレンジの皮のような質感や引きずり跡が生じ、外観に影響を与えたり、埃がたまりやすくなったりする可能性があります。同時に、温度の均一性も重要です。高精度ローラーと精密な内部流路設計の組み合わせにより、ローラー表面全体の温度が均一になり、シート上の輝点、暗い領域、または局所的な結晶化度の違いなどの欠陥が防止され、それによって製品の均一性が保証されます。
4 はめ合い精度：板厚と対称性の確保
排水ボード、特に両面プロファイルシートの場合、成形中の上部ローラーと下部ローラーの正確な位置合わせが不可欠です。雄ローラと雌ローラの噛み合い精度は非常に重要です。上下のローラーの周速度が同期していない場合、または噛み合いギャップが不均一である場合、シートの局所的な領域が薄すぎたり（破断の危険性がある）、または厚すぎたり（材料の無駄が発生する）する可能性があります。精密機械加工されたギア同期駆動システムにより、上下ローラーの正確な位置合わせが保証され、シートの厚さの公差が極めて小さい範囲内で制御されます。ローラー端の軸方向の平行度にわずかなずれがあると、シート幅全体にわたる不均一な厚さ分布として現れます。 Anhui Jwell の 高精度ローラーは、その優れた平行度により、シートの全幅にわたって安定した品質を保証します。
5 長寿命と安定性: 長期的な生産品質の維持
加工精度は、新品ローラーの性能に影響を与えるだけでなく、長期使用時の品質維持能力にも影響します。耐摩耗性の面では、精密熱処理と表面硬化を施したローラーは均一な硬度と耐摩耗性を備えています。加工精度が不十分で局所的な硬度のばらつきが発生すると、柔らかい部分が先に摩耗して突起の形状が変化し、同じローラーを使用した製造バッチ間で品質が徐々に低下してしまいます。動的バランス精度に関しては、動的バランスが悪いローラーは高速運転中に振動し、成形精度に影響を与え、ベアリングの摩耗を促進します。高精度の動的バランス補正により、高速生産中にローラーが安定した状態を維持し、長期にわたって安定した品質を実現します。
要約すると、安徽省 Jwell の排水板と特殊な形状の表面形成押出ローラーは、押出生産ラインの重要な設備です。凸ローラーと溝ローラーのペア設計を精密に噛み合わせることで、円錐状の突起や六角形の格子などの特殊な形状の構造物をワンステップでロール成形します。同社の中核技術には、高精度の表面加工、成形プロセス制御、冷却システムの最適化が含まれます。水切り板、ハニカムパネル、防水シート、気泡フィルムなどの分野で幅広く使用されています。ローラーの加工精度は、シートの品質の上限を5つの次元から決定します。寸法精度は、突起の高さの公差を極めて小さい範囲に制御します。鏡面研磨により形成された完全性により、構造強度が確保されます。表面品質により、ローラー表面全体の温度差が低く維持されます。嵌合精度により厚みの安定性が保証されます。耐久性と耐摩耗性により、連続生産の信頼できる保証が提供されます。
