電磁加熱ローラー：安定、高効率、省エネ、超簡単なメンテナンスで高品質な産業の発展を推進

電磁誘導加熱ローラー：グリーン製造革命を起こす

レーザー偽造防止印刷、自動車用合わせガラス製造、医療用テープ製造、不織布製造などの多くの産業分野において、加熱ローラーは重要なプロセス装置です。従来のサーマルオイル加熱ローラーは、高いエネルギー消費、温度制御の遅れ、環境汚染などの慢性的な問題を抱えていました。の登場は、前例のない技術的利点を備えたグリーン製造革命を引き起こしています。 蘇州 Jwellmech（ https://www.jwellmech.com/,+86 15806221827） の電磁加熱ローラー

I. 電磁加熱の動作原理

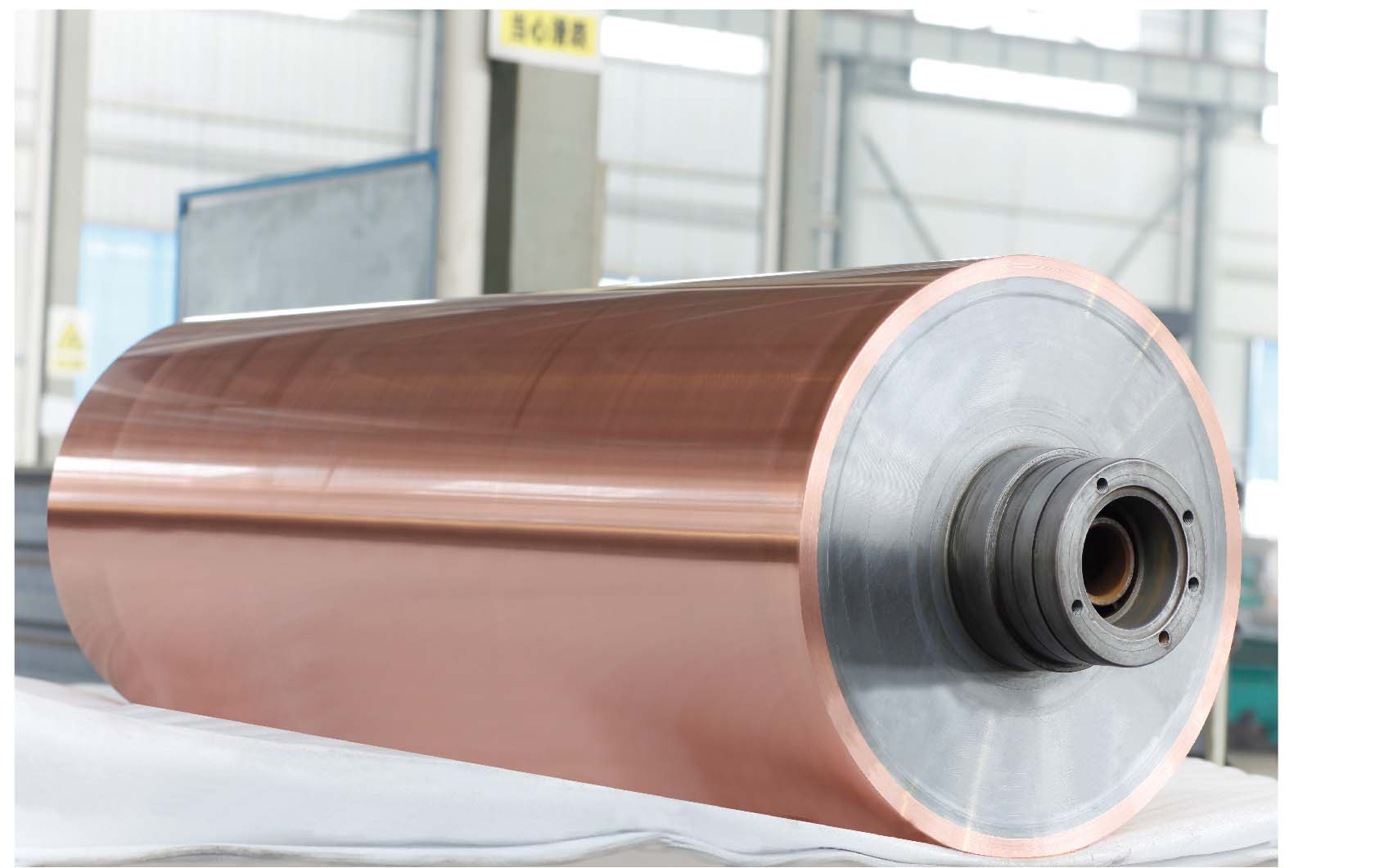

電磁加熱ローラーはファラデーの電磁誘導の法則とジュール加熱効果に基づいて動作します。その中心構造は、外側のローラー シェル、内部に固定されたコイル アセンブリ、および精密制御システムの 3 つの主要部分で構成されています。内部コイルに交流電流が流れると、急速に変化する交流磁場が発生します。ローラー シェルは、この交流磁場内に配置された磁気導体であり、その中に誘導渦電流を生成します。ローラー素材に固有の電気抵抗があるため、渦電流はこの抵抗に逆らって流れるときに仕事を行い、電気エネルギーを熱に直接変換し、ローラー自体を発熱させます。

サーマルオイルローラーの長い経路熱伝達（「熱源→サーマルオイル→ローラー内壁→ローラー表面」）とは異なり、蘇州jwellmechの電磁加熱ローラーは、熱源がローラー壁の内側にあるため、「電気エネルギー→磁場→熱」の瞬間的な変換を実現します。この「内部発熱」モードは、熱伝導のタイムラグと途中の熱損失を排除し、正確な温度制御のための物理的基盤を築きます。

II.デザインと素材における独自の利点

電磁加熱ローラーの設計には多層複合構造が採用されています。ローラーの壁の厚さは、電磁熱結合シミュレーションを通じて正確に最適化され、機械的強度と誘導に対する磁気浸透のバランスがとれています。コイルは均一なエアギャップを維持するために高温耐性の特殊な銅線で巻かれています。両端のサーマル ブレークと水冷システムを組み合わせて熱を遮断し、ベアリングを保護します。

材質の選択に関しては、電磁加熱ローラーのローラーシェルは通常、45#鋼または合金構造用鋼でできており、良好な透磁率と熱伝導率を備え、95％を超える電磁熱変換効率を達成します。ローラー表面は、耐摩耗性と離型性を高めるために、アプリケーション要件に応じてクロムメッキ、セラミックスプレー、またはテフロンでコーティングすることができます。従来のサーマルオイルローラーと比較して、電磁加熱ローラーはロータリージョイント、オイルポンプ、膨張タンク、石油/ガスパイプラインなどの複雑な付属品を必要としません。全体の構造をコンパクトにし、重量を30％以上削減しました。

Ⅲ．従来の加熱方法に勝る革新的な利点

サーマルオイルローラーは、実際の生産において複数の問題点を抱えています。サーマルオイルは、長期の高温運転中にコークス化や炭化する傾向があり、熱伝達効率が年々低下します。加熱プロセス全体には 1.5 ～ 2 時間かかり、シャットダウンと再起動にコストがかかります。ローラー表面の温度分布はオイル回路設計の影響を受け、軸方向の温度差は 3 ～ 5°C に達することがよくあります。さらに問題なのは、オイルシールの摩耗により漏れが発生し、製品を汚染したり廃棄物が発生するだけでなく、高温のオイルミストにより火災の危険も生じることです。スチームローラーにはボイラーシステムが必要であり、エネルギー効率はさらに低くなります。

これらの問題に対処するために、蘇州 jwellmech の電磁加熱ローラーは複数のソリューションを提供します。 省エネ – 電気エネルギーが直接熱に変換され、周囲の空気を加熱したりベアリングに伝導したりする廃熱が最小限に抑えられ、サーマル オイル ローラーと比較して約 60% のエネルギーを節約します。温度制御 – PID およびファジィ制御アルゴリズムを非接触赤外線または熱電対センサーと組み合わせて使用​​することで、ローラー表面温度制御精度は ±0.5°C に達し、サーマルオイルローラーの ±3°C をはるかに上回ります。加熱速度 – 室温から 200°C まで温度を上昇させるのにわずか 25 分しかかからず、生産準備時間を 70% 以上短縮します。動作温度 – 最適化されたコイル絶縁と磁気回路設計により、ローラー表面の動作温度は安定して 400°C を超えることができ、PTFE 焼結、炭素繊維プリプレグなどの高温プロセス要件を満たします。環境保護 – 完全電化制御により、油汚染ゼロ、排気ガスゼロ、漏れゼロを実現し、製品油汚れのリスクがなく、作業場環境を清潔で安全に保ちます。

IV.高効率と安定性による利便性のメリット

生産現場では、蘇州 jwellmech の電磁加熱ローラーが優れた操作性を発揮します。従来のサーマル オイル ローラーでは、定期的なオイル品質検査、サーマル オイルの交換 (1 ～ 2 年ごと)、ロータリー ジョイントの検査、およびコークスの除去が必要で、メンテナンスの停止はそれぞれ数日間続きます。対照的に、電磁加熱ローラーには、消耗したり損傷しやすいメディアがありません。日常のメンテナンスは電気接続の確認とベアリングの注油のみで済み、メンテナンスの負担が80%以上軽減されます。

さらに重要なのは、電磁加熱ローラーの応答速度が非常に速いことです。生産ライン速度の変化や製品仕様の変更により熱負荷が変動した場合、制御システムは10秒以内に出力を調整してローラー表面温度を一定に保ちます。これは、カレンダー加工、ラミネート加工、コーティングなどの温度に敏感なプロセスにとって非常に重要です。ユーザーは、シャットダウン後も循環ポンプを稼働し続ける必要がなく、「即時開始、即時停止、即時冷却」の柔軟な生産モデルを簡単に実現できます (サーマル オイル ローラーに必要なオイル コーキングを防ぐため)。

電磁加熱ローラーの信頼性は、厳しい使用条件でも検証されています。フィルム生産ラインなどの 24 時間 365 日の連続稼働シナリオにおいて、電磁加熱ローラーは 8,000 時間のメンテナンスフリー稼働を達成でき、故障率はサーマル オイル ローラーのわずか 5 分の 1 です。非接触加熱機能により、動的シール漏れのリスクが完全に排除され、従来の加熱ローラーの最大の故障原因が取り除かれます。

エネルギーの節約と消費量の削減から正確な温度制御、速度と生産量の増加からクリーンな生産に至るまで、革新的な技術的利点を持つ電磁加熱ローラーは、偽造防止印刷、複合材料、不織布、ゴム/プラスチックのカレンダー加工を含む多くの産業を高品質開発の新たな段階に向けて推進しています。これは設備のアップグレードだけでなく、製造プロセスの根本的な革命でもあります。電磁加熱技術の継続的な進歩により、電磁加熱ローラーがさらに幅広い分野でグリーン製造の中核的価値を解き放つと信じる理由があります。

概要: 蘇州 jwellmech の電磁加熱ローラーは、電磁誘導の原理に基づいており、ローラーの自己加熱を実現し、従来のサーマルオイル加熱方法を完全に覆します。サーマルオイルローラーと比較して約60％の省エネ、温度制御精度±0.5℃を実現、室温から200℃までわずか25分で昇温し、400℃を超える温度でも安定して動作します。オイルポンプやロータリジョイントなどの複雑な付属品が不要で、重量は30％以上軽量化、メンテナンス工数は80％削減され、サーマルオイルローラに比べて故障率が5分の1で8,000時間のメンテナンスフリーを実現します。完全電化制御により、オイル汚染、漏れ、排気ガスがゼロになり、火災の危険がなくなります。 10 秒の電力応答は「即時開始、即時停止、即時冷却」をサポートしており、レーザー偽造防止印刷、自動車合わせガラス製造、医療用テープ製造、不織布製造など、温度に敏感なハイエンドプロセスに特に適しています。省エネからクリーン生産まで、電磁加熱ローラーは多くの産業を高品質の開発に導き、グリーン製造革命の火付け役となっています。
