3つの主要な技術的利点により、PC/PMMA光学シートおよびプレート用のスーパーミラーローラーの高精度成形が可能になります

1つ

光学グレードのプラスチック シート、パネル、およびフィルムの製造分野では、表面品質と光学性能が製品品質の究極のベンチマークです。 LED パネル用の導光板、エレクトロニクス産業のメンブレン スイッチ、コンピューターや携帯電話の LCD スクリーンなどのハイエンド アプリケーションでは、光透過率、ヘイズ、平滑性、厚さの均一性について非常に厳しい要件が課されます。これらの重要な指標を決定づけるのが、生産設備に欠かせない超鏡面ロールです。ロールの表面仕上げと幾何学的精度は、最終製品のグレードと性能を直接決定すると言っても過言ではありません。 「ロール表面は平滑で精密であればあるほど、製品の品質は良くなる」という基本原則に従い、表面粗さの公差や幾何学的精度の限界を追求し続け、精密機器としての超鏡面ロールが開発されました。

二

Suzhou Jwellmech の超鏡面仕上げロールは、その 3 つの主要な技術的特徴により、光学グレードの PC (ポリカーボネート) および PMMA (ポリメチルメタクリレート、つまりアクリル) シートおよびパネルの生産における「コアコンポーネント」となっています。

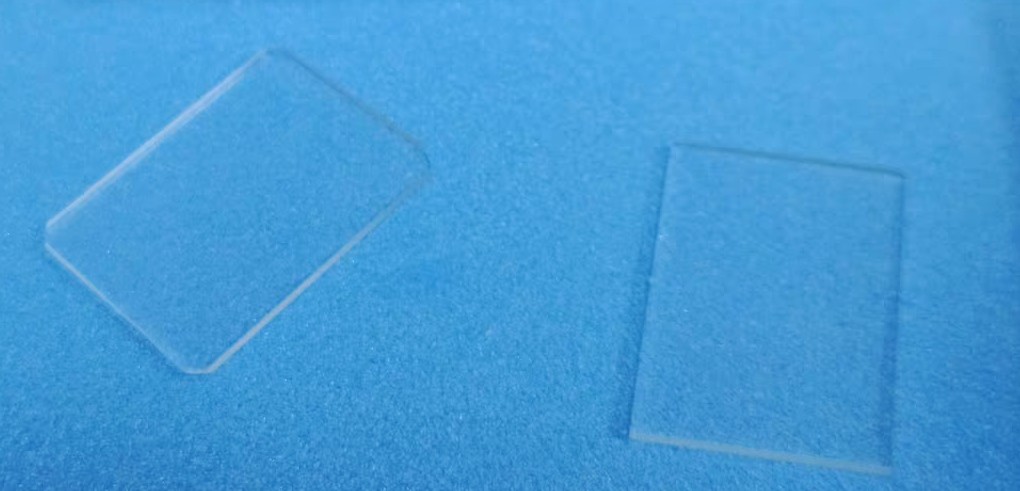

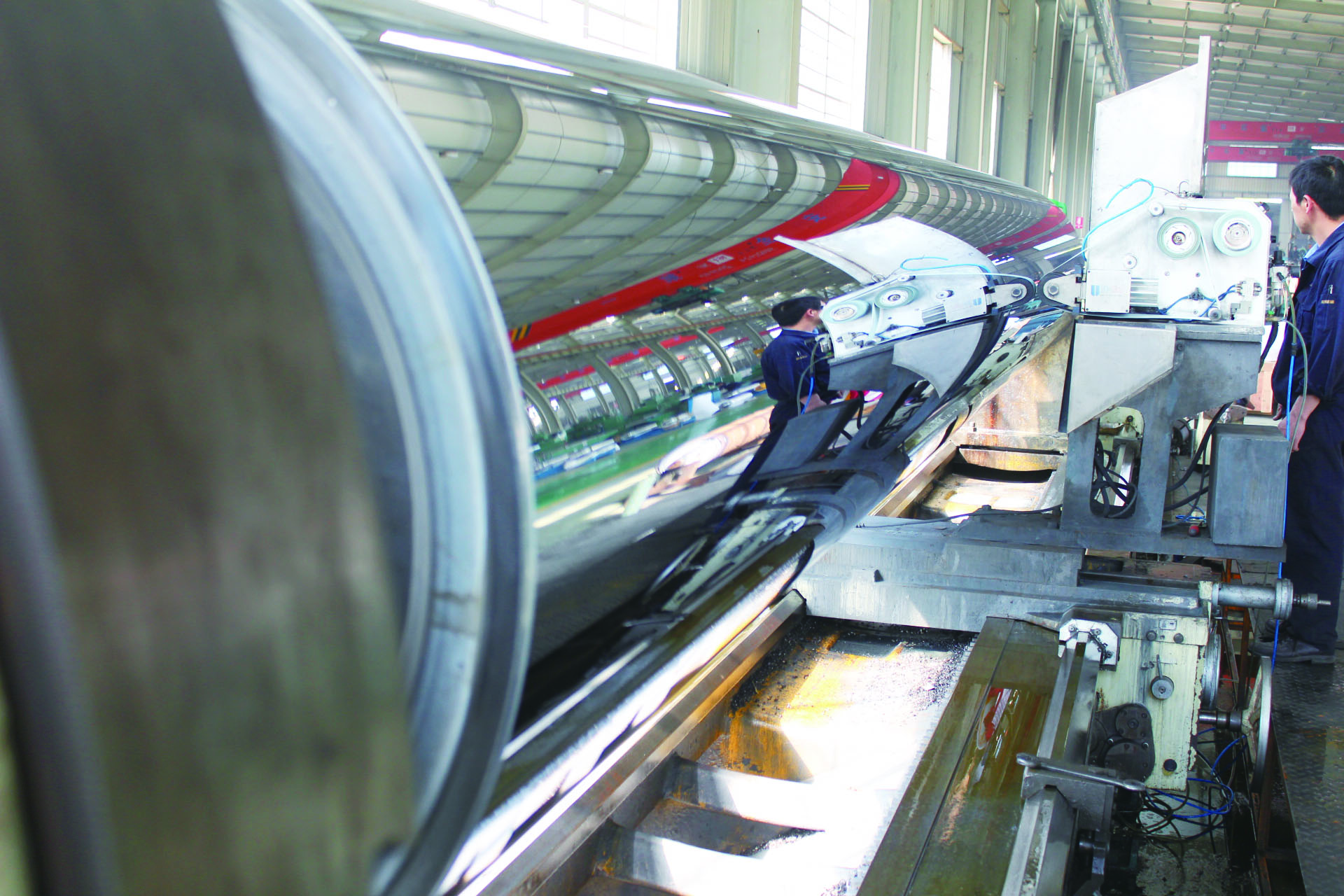

まず、その優れた表面平滑性です。高精度の研削、超精密ラッピング、研磨加工により、表面粗さ（Ra）を0.005～0.01μmの間で安定的に制御できるロールです。この値は従来の鏡面ロールの数分の1、あるいは10分の1であり、光学ガラスの平面度に迫る、あるいは超えるものです。溶融した PC または PMMA 樹脂をロール表面にキャスト、カレンダー加工、またはラミネートすると、ロールの微細なトポグラフィーがナノメートル レベルの精度でプラスチック表面に複製されます。 Ra ≤ 0.01 μm の超鏡面だけが、製造される光学グレードのシートに傷、オレンジピール、またはマイクロピットがないことを保証でき、それにより 90% 以上の光透過率と 1% 未満のヘイズを達成し、液晶ディスプレイやハイエンドのタッチパネルの視覚純度に対する厳しい要件を満たします。

次に、蘇州Jwellmech社の超鏡面仕上げロールは、表面の「平滑性」だけでなく、幾何学的な「精度」も追求しています。円筒度、同軸度ともに≤0.005mm以内に厳密に管理されています。これは、ロールの作動長全体にわたる直径の変動が 5 マイクロメートルを超えず、回転中心と幾何学的中心の間の偏差も同様にマイクロメートル レベルに制限されることを意味します。光学グレードの PC/PMMA シートの製造では、厚さの許容差も重要な品質指標です。ロールの円筒度の偏差は、シートの横方向の厚さの不均一に直接つながり、その後の光路に沿ってニュートンリング、虹模様、または局所的な焦点の違いを引き起こす可能性があります。 0.005mm以下の円筒度・同軸度、高剛性ベアリングと精密伝達機構により、高速回転・一定圧力下でも縦スジのない均一な厚みのシートを出力します。これは、大面積の液晶ディスプレイ用の導光板や拡散板を製造する場合に特に重要です。わずかな厚さの変動が増幅されてディスプレイの明るさが不均一になるためです。

第三に、超鏡面ロールの特殊な構造設計により、極めて高いロール剛性と最小限の表面温度偏差を同時に確保することを目指しています。光学グレードのプラスチック加工は、多くの場合、厳密に制御された温度範囲内で実行する必要があります。PC のガラス転移温度は約 150 °C、PMMA のガラス転移温度は約 105 °C ですが、どちらの溶融加工温度も通常 200 °C 以上です。ロールは、溶融圧力と加圧ロールの結合力による機械的負荷に耐えるだけでなく、樹脂の冷却結晶化（PMMA の場合は非晶質ですが内部応力を制御する必要があります）や粘性流動状態の設定を制御するために表面温度を正確に制御する必要があります。従来のロールは剛性が不十分なため、曲げ変形が発生し、シートの中心が厚くなり、端が薄くなることがあります。流路の設計が不十分な場合は、不均一な表面温度分布が発生し、局所的な収縮差、反り、または光学歪みが発生する可能性があります。超鏡面ロールは、バレルに厚肉継目無鋼管や鍛造合金を使用し、スパイラルやヘリンボーンの内部流路と高精度の温調媒体循環システムを組み合わせることで、ロールの表面温度均一性を±1℃以下に制御することができます。極めて高い剛性により、広幅・高速生産でもロールが曲がりにくく、温度場が均一なため、冷却時にPC/PMMA分子鎖の応力が均一に解放され、内部応力が低く、平面度が高く、光学歪みのない高品質なシートが得られます。

三つ

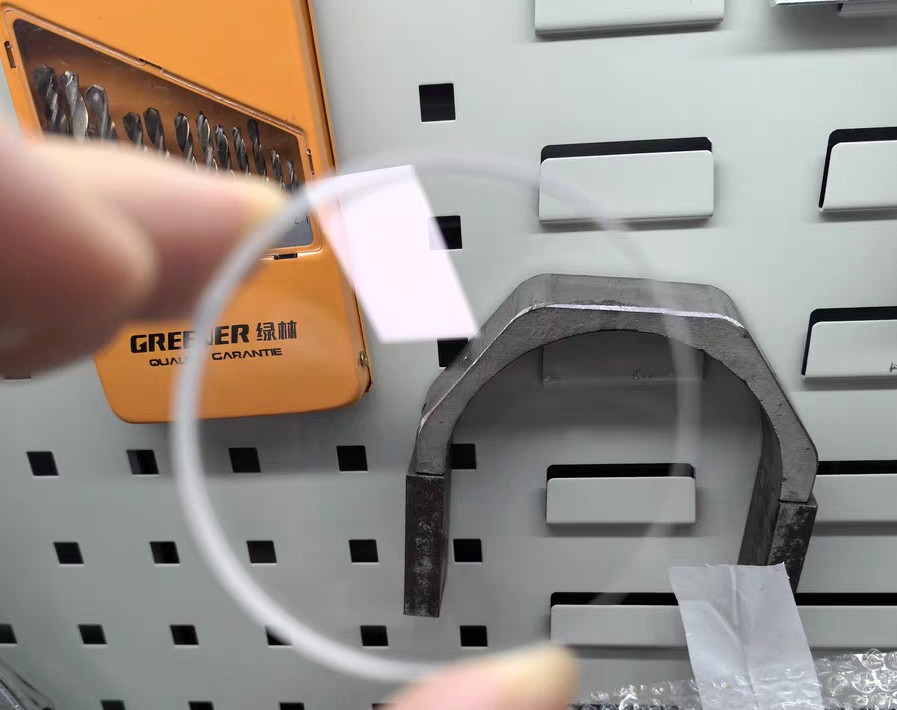

第三に、特定の生産プロセスにおいて、蘇州Jwellmechの超鏡面仕上げロールは複数の重要な役割を果たします。光学グレードの PC または PMMA シートを製造するための押出法を例にとると、溶融プラスチックは T ダイを出た後、すぐに 3 つ (またはそれ以上) の超鏡面仕上げロールで構成されるカレンダー ユニットに入ります。最初のロールは、溶融物を事前に平らにし、初期の表面平滑性を与える役割を果たします。 2 番目のロールでさらにカレンダー加工を行い、厚さを設定します。 3本目のロールは冷却と最終研磨を行います。このプロセスでは、ロールの表面の平滑度が、シートの「鏡面効果」、つまり携帯電話のカバーやスクリーンプロテクターのガラスの代わりにできるかどうかを直接決定します。ロールの円筒度と同軸度によって、シートの厚さの許容差が決まり、極薄 (0.1 mm 未満) 光学フィルムの巻き取りと積層の要件を満たすことができるかどうかが決まります。ロールの剛性と温度均一性は、シートの平坦性と残留応力分布に影響を与えます。これは、後続の切断、印刷、またはラミネートのプロセスでの変形を防ぐ重要な要素です。

さらに、超鏡面ロールはカレンダー加工におけるいわゆる「ホットレプリケーション」機能も果たします。微細構造を備えた光学フィルム（輝度向上フィルム、プリズムフィルムなど）の場合、通常、ロール表面に微細なマイクロ溝またはマイクロレンズアレイを事前に彫刻し、エンボス加工によって PMMA または PC 基板に転写する必要があります。この用途では、ロール自体の鏡面品質の基材が微細構造領域の背景の平坦性を決定します。基板に小さな欠陥があると、微細構造の破損が発生します。したがって、超鏡面ロールは光学機能フィルムの精密成形を実現するための基礎でもあります。

要約すると、の超鏡面仕上げロールは 蘇州 Jwellmech（ https://www.jwellmech.com/ ）、決して普通の機械部品ではなく、超精密機械加工、熱伝達、材料科学、流体力学を統合した体系的なエンジニアリング ソリューションです。 Ra 0.005 ～ 0.01 μm の表面光度、精密幾何公差 ≤0.005 mm、特別な構造設計によって達成された剛性と熱均一性により、高品質の光学グレード PC/PMMA シート、パネル、およびフィルムを製造するための基本的な設備保証を提供します。 LED パネルから携帯電話の LCD 画面、電化製品のメンブレン スイッチからハイエンドの光学保護フィルムに至るまで、滑らかで鏡のような完璧な光学製品はすべて、工程中の超鏡面仕上げロールの正確な複製と安定した制御に依存しています。超鏡面ロールの製造レベルは、光学プラスチック加工分野における地域や企業の技術の高さと核となる競争力を直接示すと言えます。
