配合、反応押出、高性能ポリマーのプロセスがより複雑になるにつれて、調達チームやエンジニアリング チームにとって、押出機械の表面レベルの理解だけではもはや十分ではありません。不適切なせん断速度、不適切なサーマルゾーン、不一致のスクリュー形状などの理由で、間違った押出機構成を指定すると、材料の劣化、一貫性のないスループット、および装置の摩耗の加速が発生します。これらのシステムを構成する場合、推測する余裕はありません。ベンダーを評価したり、を委託したりする前に、機械的輸送、摩擦、熱制御などの内部機構を技術的に深く理解することが必須の第一歩です カスタム二軸押出ソリューション。情報に基づいて機器を決定するには、バレル内で起こっている正確な物理学を調べる必要があります。
デュアルスクリューセットアップは、材料を前方に押し出す閉じたまたは半閉じたキャビティを作成します。この形状により、容積搬送条件が可能になります。送り口からバレルまでの容積移動により、材料の停滞が防止されます。これは、材料がスクリューに張り付いて前進せずに回転してしまう単軸スクリュー システムの一般的な問題です。二 軸押出機の プロファイルは、単軸システムの摩擦抵抗依存性を克服し、高圧下でも一貫した生産量を保証します。高充填コンパウンドや低摩擦ポリマーを処理する場合、この積極的なポンプ作用により、ラインがサージングすることなく稼働し続けます。
エンジニアはこのメカニズムを利用して、滞留時間の分布を厳密に制御します。材料は 1 つの C 字型チャンバーから次のチャンバーに押し込まれるため、先入れ先出しの流れプロファイルが得られます。これは、過剰な架橋や劣化を防ぐために反応時間を厳密に制御する必要がある反応性押出プロセスにとって非常に有益です。
最新のモジュラーねじは、スプラインシャフト上の個々のセグメントを組み立てます。これらのセグメントには、搬送、混練、混合、反転の要素が含まれます。このモジュール設計により、エンジニアは特定のせん断感度と溶融プロファイルに合わせてシステムを構成できます。分配混合要素、中立混練ブロック、制限リングなどの特殊な要素は、プロセス内で異なる機能を実行します。配合が丈夫なエンジニアリングプラスチックからせん断に敏感なエラストマーに変更された場合は、高せん断混練ブロックを分配ギア混合要素に交換できます。
スプラインシャフト自体は、大きなトルク負荷に耐えられるように設計されています。高トルク シャフトでは、多くの場合、スクリュー要素の内径全体に回転力を均等に分散するために、インボリュート スプライン設計が使用されます。これにより、低温で高粘度の溶融物を処理する際のシャフトのねじれやエレメントの亀裂が防止されます。
押出は機械的せん断と外部熱制御のバランスをとります。スクリューの回転と混練ブロックが摩擦を発生させ、バレルヒーターとクーラーが外部温度を管理します。混練ブロックやリバースエレメントなどの特定のスクリューエレメントは、材料に与えられるせん断エネルギーの正確な量を制御するように構成されています。バレルに沿った独立した冷却および加熱回路は、正確な温度ゾーニングにより暴走した粘性散逸を防ぎます。高速配合ラインを稼働させる場合、機械式剪断機はプロセスに必要な以上の熱を発生することが多く、バレル冷却システムが主要な温度制御メカニズムとなります。
この余分な熱を迅速に抽出するために、バレル内壁の近くに開けられた水または油の冷却チャネルを使用します。スクリューの回転数、混練ブロックの積極性、冷却システムの効率のバランスによって、最終的な溶融温度が決まります。これを誤ると、ポリマーの劣化、ガスの発生、最終製品の機械的特性の低下につながります。
運動学的相互作用は、一方のネジが他方のネジの根元をわずかな隙間で拭いていく動作を特徴としています。この自動拭き取り動作により、バレル壁への物質の蓄積が防止されます。均一な滞留時間分布を保証し、熱に敏感なポリマーの熱劣化を最小限に抑えます。停滞したまま放置すると架橋または燃焼する傾向がある材料を処理する場合、この継続的な表面更新により、押出機の詰まりが防止されます。
ネジ間の隙間は通常、数ミリメートルの単位まで設計されています。この厳しい公差には、高圧下でのネジのたわみや衝突を防ぐための精密機械加工と堅牢なスラスト ベアリングが必要です。セルフワイピングプロファイルは、スクリューが効果的に自らを洗浄するため、色の切り替えにも役立ち、実行間に必要なパージコンパウンドの量を削減します。

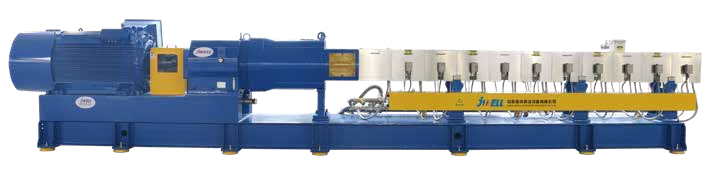

共回転平行二軸スクリュー システムは、配合、充填剤の分散、合金化、反応性押出に最適な高速、高せん断力学を利用しています。材料はネジ間で 8 の字パターンで移動し、表面積の更新が最大化されます。この積極的な混合は、カラーマスターバッチ内の凝集物を分解したり、ガラス繊維をナイロンマトリックスに分散させるために必要なものです。高 RPM 機能により、比較的小さなマシンの設置面積で大規模なスループットが可能になります。
逆 回転平行二軸スクリューは、 材料が閉じた C 字型チャンバー内で搬送される、低せん断高圧機構に依存しています。これにより、異形押出、パイプ押出、および硬質 PVC 配合物のような熱に敏感な材料の加工に適しています。逆回転動作は容積式ギアポンプのように機能し、過度のせん断熱を発生させることなく莫大な金型圧力を高めます。これが、これらの製品が重量パイプや幅広のシート押出セクターを独占している理由です。
円錐 形二軸押出機は、 供給端の直径が大きく、排出端の直径が小さいテーパースクリュー設計を特徴としています。フィードゾーンの容量が大きいため、かさ密度の低い材料やドライブレンドの処理が可能になります。吐出ゾーンの直径が小さいため、線速度とせん断熱が低減され、徐々に高圧が上昇します。この構成は、高生産量の PVC プロファイルおよびパイプ製造に推奨される標準です。
円錐形のネジの形状により、材料が前方に移動するときに自然に圧縮されます。これにより、スクリューフライト設計において積極的な圧縮比を必要とする必要がなくなり、せん断に敏感なポリマーをさらに保護します。背圧に対処するために必要な巨大なスラスト ベアリングは、ギアボックスの広い後部セクションに収容されており、優れた機械的安定性と長い動作寿命を実現します。
噛み合うネジにより、隙間が狭く、高い自己拭き取り能力が得られます。非噛み合い設計により、分散性が高く、せん断力が低い混合が可能になります。これらの設計を特定の材料の粘度および混合要件に適合させることが不可欠であり、高充填ポリマーと低粘度エラストマーブレンドを区別します。非噛み合い押出機は、高せん断を与えずに溶融物の広い表面積を真空にさらす必要がある脱揮用途でよく使用されます。
噛み合いセットアップでは、一方のスクリューのフライトが他方のスクリューのチャネルを貫通します。これにより、ネジが交わる頂点に高せん断領域が形成されます。非噛み合い設定では、ネジはさらに離れて配置され、材料が 2 つのシャフト間を自由に流れることができます。これにより、より穏やかな混合動作が実現し、相分離を引き起こすことなく高粘度の材料と低粘度の添加剤をブレンドするのに適しています。
| 用途 | 推奨される押出機のタイプ | 主な操作上の利点 |
|---|---|---|
| 配合とマスターバッチ | 共回転平行システム | 高せん断、優れた分散混合、迅速な表面再生。 |
| 感熱異形押出（PVC） | 円錐形または逆回転平行システム | 低いせん断発熱、高い容積圧力。 |
| 脱揮および溶媒除去 | マルチベント、高 L/D 並列システム | 広い溶融表面積の露出、複数の真空ゾーン。 |
| 食品および医薬品の押出成形 | サニタリーグレードの共回転システム | 自動拭き取り洗浄性、正確な温度制御。 |
固体材料を押出機に導入するには、フィードスロートとスクリューフライトの境界面に正確な機構が必要です。フィードスロート冷却ジャケットの設計により、早期の溶融やブリッジを防止します。供給口が熱くなりすぎると、ポリマーペレットが溶けて壁にくっつき、材料の流れが妨げられ、押出機が動作しなくなります。明確な温度境界を維持するために、フィードスロートキャスティングに冷水を流します。
連続処理において正確な配合比を維持するには、容積測定フィーダーよりも重量測定 (減量) フィーダーが必要になることがよくあります。容積測定フィーダーは一定のかさ密度を前提としていますが、再粉砕または高充填粉末ではこれはほとんど当てはまりません。重量フィーダーは、供給される材料の重量を常に測定し、厳密な質量流量を維持するためにオーガ速度を調整し、最終コンパウンドが正確な仕様を確実に満たすようにします。
固体床は、バレルからの伝導熱と混練ブロックからの機械的せん断の組み合わせによって分解されます。このゾーンのスクリュー プロファイルの構成は、ポリマー溶融物の速度と均一性を決定します。通常、一連の前方搬送要素を使用して圧力を高め、続いて制限混練ブロックセクションを使用して固体ペレットを相互に、またバレルの壁にこすりつけます。
この摩擦熱が、高速二軸スクリュー設定でポリマーを実際に溶かします。バレル ヒーターは主に、始動前に機械を所定の温度まで上昇させ、機械的せん断が十分でない場合に設定値を維持するためにあります。このゾーンを設計するには、急速な溶解の必要性と局所的な過熱のリスクのバランスをとる必要があります。
大気および真空排気ゾーンでは、特殊な前方搬送要素を利用して圧力を下げ、薄い材料膜を作成します。湿気、閉じ込められた空気、残留モノマー、揮発性副産物を金型の前に除去し、最終製品の構造欠陥を防ぎます。これらのガスを抽出しないと、溶融物がダイから出るときにガスが膨張し、発泡、表面欠陥、機械的強度の大幅な低下を引き起こします。
最終計量ゾーンは圧力を安定させ、ダイの抵抗に打ち勝ちます。押出機は、溶融濾過システム (スクリーン チェンジャー) およびさまざまなダイヘッド (ストランド、水中、シート、プロファイル) と連携して、最終製品の形状を実現します。このゾーンのスクリュー要素は、ポンプ効率を最大化しながらせん断を最小限に抑えるように設計されています。ダイに入る溶融物の脈動のない安定した流れが必要です。
スクリーンチェンジャーは押出機とダイの間に設置され、未溶融粒子、劣化ポリマー、異物汚染物をろ過して取り除きます。スクリーンパック全体の圧力損失を注意深く監視する必要があります。スクリーンが詰まると背圧が上昇し、溶融プロファイルが押出機内にさらに移動し、プロセス全体のダイナミクスが変化する可能性があります。
配合タスクの複雑さに基づいて L/D 比を計算して指定します。標準的な溶融、ベント、異形押出には、通常 24:1 ～ 36:1 の L/D が必要です。高度な配合、マルチポイント供給、液体注入、および高度な脱揮には、40:1 ～ 48:1+ L/D が必要です。バレルが長いと混合が容易になり、複数の操作が可能になりますが、劣化のリスクや高トルクが必要になります。
入手可能な最も長いバレルを購入するだけで良い結果を期待することはできません。単純な配合作業には長すぎるバレルは、ポリマーに不必要な熱履歴を与え、その物理的特性を低下させます。逆に、バレルが短すぎると、適切な分散混合や揮発分除去に十分な滞留時間が得られません。すべての単位操作 (供給、溶解、混合、排気、ポンプ) を計画し、必要な L/D を各セクションに割り当てる必要があります。
バレルおよびスクリュー要素の摩耗および腐食性の摩耗のため、慎重な材料選択が必要です。窒化鋼、工具鋼、PM（粉末冶金）鋼などの母材を評価します。バイメタル ライナー、クロム メッキ、物理蒸着 (PVD) コーティングなどのコーティングとライナーを検討してください。交換可能な摩耗スリーブを備えたセグメント化バレルは、ソリッドバレルに比べてモジュール性を提供します。 30% ガラス入りナイロンを加工する場合、標準的な窒化バレルは数か月で摩耗します。そのレベルの摩耗に耐えるためには、PM 工具鋼要素とバイメタル バレル ライナーが必要です。
信頼できる 二軸スクリューとバレルのサプライヤーを選択すると 、特定の配合に適した冶金を確実に入手できます。フッ素ポリマーやハロゲン化難燃剤による腐食摩耗には、ハステロイやインコネルなどの高ニッケル合金が必要です。これらのプレミアム素材の初期コストは、ダウンタイムと交換部品の大幅な削減によって相殺されます。
研究室規模の科学用押出機から完全生産にスケールアップするには、厳密なエンジニアリング原則を適用する必要があります。材料の完全性を維持しながら、選択した構成がより高いスループットに効果的に変換されることを確認します。 RPM を単純にスケールアップして同じ溶融温度を期待することはできません。表面積と体積の比率は、20 mm のラボ用押出機から 75 mm の生産機械に移行すると大幅に変化します。
大型のマシンでは熱伝達効率が大幅に低下します。より大きな直径のネジによって生成される機械的せん断が、熱プロファイルを支配します。この熱力学の変化を補償するには、スクリューの形状、特に混練ブロックの積極性を調整する必要があります。と提携することが重要です。 このスケールアップ段階では、コストのかかる生産の失敗を避けるために、経験豊富な 二軸押出機メーカー
A: 容積移動を実現し、材料の停滞を防ぎ、優れた混合、せん断制御、および自己拭き取り機能を提供します。これにより、1 つのスクリュー設定では失敗する複雑な配合物、高充填コンパウンド、反応性押出物の処理が可能になります。
A: PVC などの熱に弱い素材に最適です。広い供給ゾーンは低嵩密度の粉末を処理し、テーパー設計により排出端での剪断熱が低減され、ポリマーを劣化させることなく高圧異形押出が可能になります。
A: 長さと直径の比率は、内径に対するバレルの長さを示します。これにより、バレルに沿って実行できる滞留時間と単位操作 (ベントやサイドフィードなど) の回数が決まります。
A: 1 つのネジのねじ山は、回転するときにもう 1 つのネジの付け根を密接に通過します。この狭いクリアランスにより、金属表面から材料が継続的に削り取られ、ポリマーの停滞、劣化、バレル壁への蓄積が防止されます。
A: エンジニアは、さまざまな搬送、混練、混合要素をスプラインシャフト上にスライドさせることで、スクリュープロファイルをカスタマイズできます。この柔軟性により、まったく新しいネジを購入しなくても、さまざまなポリマーや配合作業に合わせて機械を再構成できます。
