単 軸押出機は ポリマーおよびプラスチックの連続製造の基礎的な主力製品として動作し、世界中のベースライン押出プロセスの大部分を推進しています。加熱されたバレル内でスクリューを回転させるという基本概念は単純に見えますが、溶解プロセスとスクリューの形状の熱力学的現実を誤解すると、最適ではない装置仕様、深刻な材料劣化、および非常に非効率な生産速度につながります。オペレータは機械的せん断と外部加熱のバランスを誤って計算することが多く、その結果、溶融品質が低下し、ダイでのサージングが発生します。この技術評価ガイドでは、これらのシステムの機械的および熱的動作を正確に分析します。これらの中核となるエンジニアリング原則を理解することは、ベンダーを正確に評価し、カスタム設計を指定し、工場現場での運用リスクを軽減するための厳格な前提条件です。
押出プロセスの主な成功基準は、ポリマー鎖を劣化させることなく、一定の温度と圧力で完全に均一な溶融を達成することです。このシステムは、固体樹脂ペレットを継続的に均一な粘性流体に変換し、非常に安定した速度で制限ダイにポンプで送り込む必要があります。溶融温度または圧力の変動は、最終的な押出製品の寸法の不正確さ、ゲージの変動、物理的欠陥に直接影響します。
バレル内部の流体力学を正確に理解するために、エンジニアは「反転」運動学モデルとして知られる基本的なメンタル モデルを利用します。固定されたバレル内でネジが回転する様子を視覚化する代わりに、観察フレームを反転して、完全に固定されたネジの周りを回転するバレルを想像します。この運動学的観点により、せん断速度、ポリマーフィルムの抗力、およびダウンチャネル速度プロファイルの計算が大幅に簡素化されます。バレルを可動コンポーネントとして見ると、固体ポリマーとバレルの壁の間の摩擦によって材料がどのように物理的にスクリュー チャネル内を前方に引きずられるかが明確にわかります。この相対運動により、粘性の消散に必要な強力なせん断力が発生し、これがポリマーを溶融するための主な熱源として機能します。
標準の押出スクリューは 3 つの異なる機能ゾーンに分割されており、それぞれが連続プロセスの特定の段階向けに設計されています。
| 機能ゾーン | チャネルの形状 | 主な機械的機能 | 運用上の |
|---|---|---|---|
| フィードゾーン | 深い一定の深さ | 固体ペレットをホッパーから加熱されたバレルに搬送します。 | 早期に溶解すると供給口でブリッジが発生します。バレルの摩擦が低いため、搬送が不十分です。 |
| 遷移（融解）ゾーン | 徐々に深さが浅くなっていく | 材料を圧縮し、空気を後方に押し込み、せん断摩擦によってポリマーを溶かします。 | 固体層の破壊により、未溶融の塊が計量ゾーンに流入します。激しい圧力の高まり。 |
| 測光ゾーン | 浅い一定の深さ | 溶融物の均質化、温度プロファイルの安定化、およびダイ圧力の構築。 | 過剰なせん断はポリマーの劣化を引き起こします。特定のダイに対する圧力生成が不十分です。 |
供給ゾーンでは、搬送効率はバレル壁の高い摩擦係数とスクリュー根元の低い摩擦係数を維持することに大きく依存します。オペレーターは、樹脂がスクリュー根元に付着してすぐに前方への搬送が停止するのを防ぐために、供給口の冷却水を厳密に制御する必要があります。
遷移ゾーンは、融解の熱力学的現実を決定します。ルートの直径が徐々に大きくなると、材料が圧縮されます。溶けていないペレットの「固体床」が後続の飛行に対して形成され、「メルトプール」が先頭の飛行に集まります。ポリマーは主にバレル表面で溶融し、前進する飛行によって削り取られ、成長する溶融プールに蓄積します。ここでの重大な破損モードは固体層の破壊です。固体層が早期に破壊すると、未溶融の塊が計量ゾーンに押し寄せ、未溶融の生産量とダイヘッドでの激しい圧力変動を引き起こします。
工場現場で広まっている誤解は、プラスチックを溶かすのに必要なエネルギーの大部分が外部ヒーター バンドから供給されるというものです。実際には、駆動モーターのトルクは、ポリマー溶融体内の粘性散逸を介して熱エネルギーに直接変換されます。回転スクリューによって高粘度ポリマーに対して生成される機械的せん断摩擦は、定常状態の操作中に最大 80% の溶融エネルギーを提供します。外部ヒーターは主に、初期起動時に機械を動作温度にし、周囲の熱損失に対して設定値を維持します。
機械の物理的なアーキテクチャを分析することで、調達と重工業のメンテナンスのための明確で客観的な評価次元が確立されます。
押出機には、大規模な高トルク、低速動力伝達が必要です。駆動モーターとギアボックスは、粘稠なポリマー溶融物の計り知れない抵抗を克服するために、安定した回転力を提供する必要があります。スラスト ベアリング アセンブリは、おそらくドライブ トレイン全体の中で最も重要な機械部品です。高粘度の溶融物を高度に制限されたダイを通して前方に押し出すことによって発生する大きな後方軸力を吸収する必要があります。ヘッド圧力とネジの断面積を掛け合わせて計算すると、結果として生じる後方推力は膨大になります。スラストベアリングが故障すると、ギアボックスが即座に壊滅的な破壊につながります。
スクリューとバレルの冶金学的要件は非常に厳しいです。充填ポリマーによる極度の摩耗、高い内圧、PVC やフッ素ポリマーなどの材料からの腐食性のガス発生に耐える必要があります。バイメタルバレルライニング、深窒化、特殊合金コーティングは、耐摩耗性と耐食性を高めるための標準処理です。
単一のネジとバレルのサプライヤー を評価する場合は、その機械加工公差と材料の硬化プロセスを評価します。スクリューフライトとバレル壁の間の隙間をしっかりと確保することは、フライト上の漏れ流を防ぐために不可欠です。これにより、ポンピング効率が大幅に低下し、滞留時間が長くなり、材料の劣化につながります。
押出機は、最終製品の形状を決定するために、特定のダイ形状とシームレスに接続する必要があります。シートキャスティングにフラットダイを使用する場合でも、パイプやインフレーションフィルムに環状ダイを使用する場合でも、ダイヘッドの設計では、計量ゾーンで確立された圧力と温度の均一性を維持する必要があります。下流の統合が不十分だと流れの不均衡が生じ、製品の歪み、応力、または規格外の製品が発生します。
さまざまな製造分野では、目標とする生産結果を達成するために、高度に特殊なネジ設計が必要です。既製の汎用ジオメトリが、さまざまなポリマー ファミリにわたって最適なパフォーマンスを発揮することはほとんどありません。

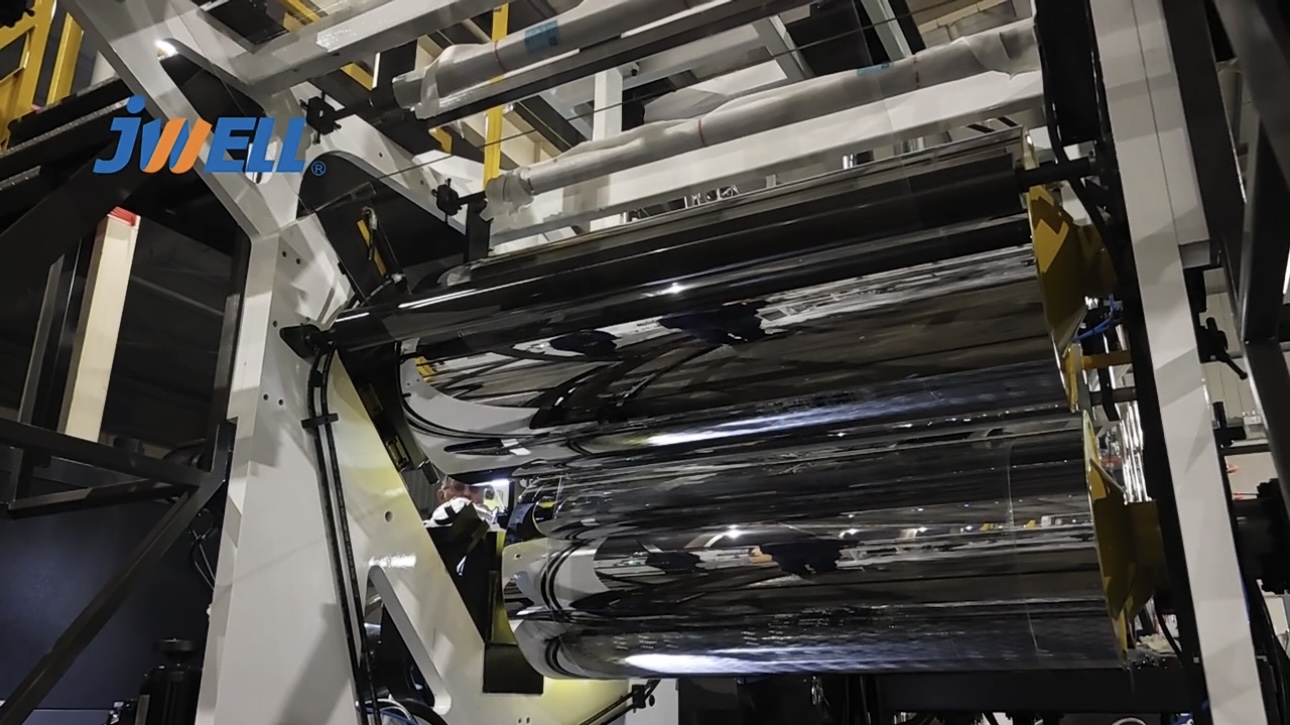

フラットウェブの製造には、極めて均一な溶融物が必要です。シート およびフィルムの押出スクリューは、 ゲージのばらつきや、ゲル、溶け残り、流れ線などの光学的欠陥の防止に重点を置いています。これらのスクリューは、移行ゾーンにバリア フライトを組み込むことがよくあります。バリアフライトは固体層を溶融プールから物理的に分離し、固体層の破壊を完全に防ぎ、完全に溶融したポリマーのみが前進するようにします。さらに、溶融物がフラット ダイに入る直前の熱的および分配的な均質化を強化するために、マドック、パイナップル、またはスパイラル シェア ミキサーが計量ゾーンの端に組み込まれています。
高速回線で電線やケーブルに絶縁層と保護層を適用すると、独特の運用上の現実が生じます。このプロセスでは、クロスヘッド ダイの統合が必要であり、高速で移動する銅またはアルミニウム導体の周囲に均一で欠陥のないコーティング厚さを確保するために、極度の高圧安定性が要求されます。この用途では、たとえわずかなサージングであっても、すぐに裸のスポット、過大な直径、またはスパークテストの失敗が発生します。
画一的なアプローチでは、出力と品質が大幅に損なわれます。カスタム 押出スクリュー設計により、 特定の樹脂のメルトフローインデックス (MFI)、かさ密度、せん断感度、熱安定性に基づいて長さ対直径 (L/D) 比と圧縮比が最適化されます。
| ポリマーのタイプ | 一般的な L/D 比 | 圧縮比 | スクリュー設計の特徴 |
|---|---|---|---|
| 硬質PVC | 20:1～24:1 | 1.5:1 ～ 2.0:1 | 深いフライト、低せん断、内部スクリュー冷却により劣化を防ぎます。 |
| フラクショナルメルトHDPE | 30:1～33:1 | 3.0:1 ～ 4.0:1 | バリアフライト、集中的なマドックミキサー、高せん断発生。 |
| PET(乾燥) | 28:1～32:1 | 2.5:1 ～ 3.0:1 | 段階的な移行、低溶融粘度を処理するための特殊な混合。 |
一軸スクリュー技術と二軸スクリュー技術のどちらを選択するかには、運用上のトレードオフ、機械の複雑さ、全体的な生産価値に基づいた、明確で公平なフレームワークが必要です。
二軸押出機は、優れた分散性と分配性を備えた混合を実現します。噛み合うスクリューは、高充填材料の配合、異なるポリマーの合金化、および大量の着色剤や添加剤の組み込みに不可欠です。ただし、一般に単軸押出機は、安定した高圧を生成する際にはるかに効率的で安定しています。このため、ダイ抵抗が重要なプロファイル成形作業に最適です。
単一のネジにより、資本コストとメンテナンスコストが大幅に削減されます。ツイン スクリューには、2 つのシャフトを近接して駆動するための非常に複雑なギアボックス、噛み合う力による高い摩耗率、モジュラー スクリュー エレメントとセグメント化されたバレルの莫大な交換コストが含まれます。
最新の単軸スクリュー機械は、より高速なスクリュー速度と特殊なバリア設計に向けて急速に発展しています。これらの進歩により、特定用途向けの二軸押出機との性能差が縮まり、二軸システムのようなメンテナンスのオーバーヘッドを追加することなく、混合速度と出力速度が向上します。
ベンダーの選択が適切でないと、早期の機器の磨耗、一貫性のない出力、長期にわたる高額なダウンタイムなど、実装上の多大なリスクが伴います。
認定を受けた 単軸押出機メーカーは 、堅牢な社内エンジニアリングおよびレオロジー モデリング能力を実証する必要があります。彼らは、バレルとスクリューの透明な冶金調達データを提供し、鋼の起源と処理を証明する必要があります。さらに、特定の製造樹脂を使用した厳格な工場受け入れテスト (FAT) などの検証可能な性能テストは、機器の納入を承認する前に交渉の余地がありません。
継続的な摩耗と腐食により、スクリューとバレルの摩耗は避けられません。包括的なを提供するベンダーと提携することは、 プラスチック押出機サービス 長期的な収益性にとって非常に重要です。これには、予知保全スケジュールの確立、交換部品の迅速な入手の確保、資本設備の寿命を延ばすための専門的なネジの再構築または再コーティング サービスの提供が含まれます。
A: 標準的な長さと直径 (L/D) の比率は、通常 24:1 ～ 30:1 の範囲です。特定の用途によって正確な比率が決まります。滞留時間を最小限に抑えるために、PVC などのせん断に敏感な素材には 20:1 などの短い比率が使用されます。高生産量のポリオレフィン加工や広範囲の混合および溶融能力を必要とする用途には、33:1 以上の長い比率が必要です。
A: 熱は、機械的せん断摩擦と外部バレル ヒーターのバランスによって生成されます。回転するスクリューは粘性ポリマー内に激しい摩擦を引き起こし、粘性散逸を介して駆動モーターのトルクを熱エネルギーに直接変換します。外部ヒーターは主に初期起動熱を提供し、周囲損失に対して温度プロファイルを維持します。
A: 二軸スクリューと比較して、添加剤の高添加や凝集体の破壊に必要な強力な分散混合ができないため、配合に厳しい制限があります。ただし、Maddock やスパイラル ミキサーなどの特殊な混合セクションを組み込むと、非常に軽い配合やカラー ブレンディングのタスクを部分的に軽減できます。
A: 固体層の破壊は、遷移ゾーンの未溶融ポリマー層が完全に溶融する前に途中で破断するときに発生します。これにより、未溶融の固体塊が計量ゾーンに入り、ダイを通過することができ、その結果、深刻な表面欠陥、ゲル、および激しい圧力上昇が発生します。
A: サージングは通常、ホッパーからの供給の一貫性のなさ、供給口でのブリッジングを引き起こす不適切な温度プロファイル、移行ゾーンでの固体層の崩壊、またはスクリューの形状と樹脂特有のレオロジーの間の根本的な不一致などの技術的欠陥によって引き起こされます。
A: 交換のスケジュールは、加工材料によって大幅に異なります。研磨性の高いガラス繊維入りポリマーを加工するには、1 ～ 2 年ごとに交換が必要になる場合があります。クリーンなバージンポリオレフィンを処理すると、コンポーネントは 5 ～ 10 年間使用できます。正確な交換スケジュールを決定するには、定期的なマイクロメーター摩耗測定の実施が不可欠です。
A: 圧縮率は、フィードゾーンの飛行深さに対する計量ゾーンの飛行深さの比です。これは、ポリマーが溶融するときにどの程度圧縮されるかを正確に決定します。これは、閉じ込められた空気を押し出し、溶融プールへの均一な熱伝達を確保するために重要です。
