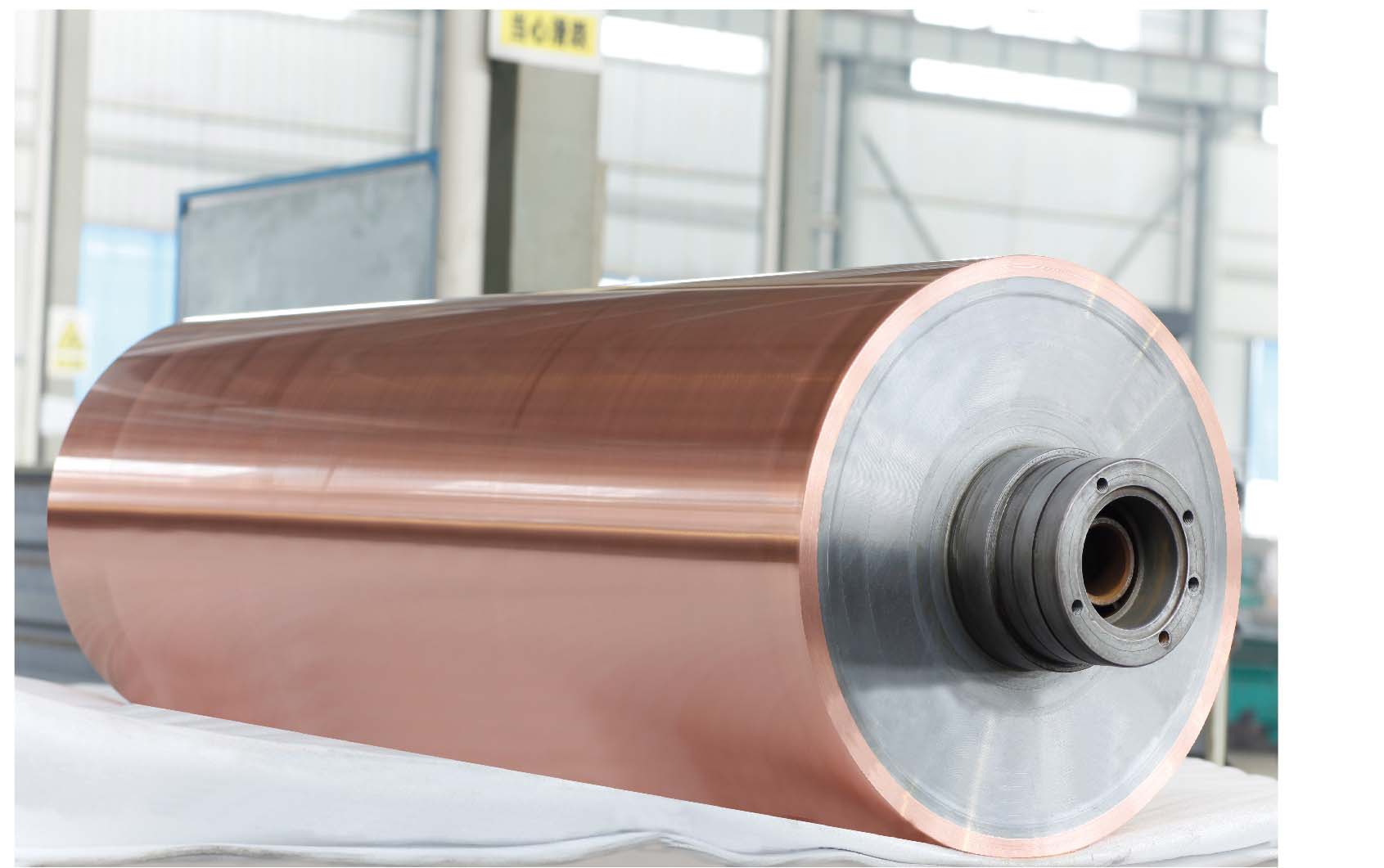

I. 電磁加熱ロール
電磁加熱ロールは電磁誘導の原理を利用してロールシェル内に自己発熱を生じさせるため、サーマルオイルが不要です。熱効率は90%を超え、抵抗加熱に比べて30%～50%のエネルギーを節約します。マルチゾーン独立温度制御を搭載し、ロール表面温度差を±1℃以内、上位モデルでは±0.2℃を実現。 Suzhou Jwellmech の電磁加熱ロールは、急速な温度上昇、漏れのリスクなし、および急速冷却機能を備えています。これらは、プラスチックのカレンダー加工、不織布の熱接着、紙の乾燥、フィルムのラミネートなどの連続熱プレスプロセスで広く使用され、高精度でクリーンな生産の重要なコンポーネントとして機能します。
II.電磁加熱ロールの性能を左右する要因と改善策
1. 性能の基礎となるロール素材とコイル設計
ロールには、純銅や純アルミニウムなどの高導電性材料を使用しないでください。これらの材料は強力な磁気シールド効果を引き起こし、コイル側に磁束が集中して過熱や焼損につながるだけでなく、渦電流加熱効率が大幅に低下します。代わりに、加熱効率とヒステリシス損失の制御のバランスをとるために、50 グレードの鋼など、適度な導電率と低い残留磁気を備えた材料を選択する必要があります。熱処理は全体焼入れ焼き戻しと表面硬化を組み合わせ、芯部硬度をHRC28～32に管理して靱性を確保し、表面硬度をHRC50～58に高めて耐摩耗性と耐熱疲労性を向上させます。 Suzhou Jwellmech の電磁コイルは、高温での絶縁劣化による巻線間短絡を防ぐために、ポリイミドやガラス繊維で包まれたワイヤなどの高級絶縁材を備えた高温耐性銅合金を使用しています。内部断熱材にはエアロゲルフェルトとセラミックファイバーの多層複合構造を採用し、強度を維持しながら熱伝導を最小限に抑えることで軸受の温度上昇を抑えます。ロールの表面は、プロセス要件に応じて、硬質クロムメッキ、熱伝導性セラミックコーティング、またはテフロン固着防止コーティングでコーティングされ、ロールを保護し、熱伝達を改善し、固着防止特性を提供し、400°C を超える動作温度でも表面の完全性を維持します。
2. 電磁パラメータマッチング – 加熱効率と温度分布を直接決定
電流周波数はロールの壁の厚さに基づいて最適化する必要があります。肉厚 10 ～ 20 mm のスチール ロールの場合、5 ～ 20 kHz の中周波が最適で、十分な加熱深さを確保しながら高速な昇温速度を達成できるため、わずか 25 分で室温から 200°C までの急速な温度上昇が可能になります。電流強度は調整可能な電源と閉ループ制御システムによって正確に制御され、突然の電力変化による熱ショックを回避しながら、さまざまなプロセス段階での加熱と保持に対するさまざまなニーズに対応します。コイルとロール内壁の間のギャップは 2 ～ 5 mm に制御して、結合効率を確保しながら、接触アーク発生を防ぐための熱膨張クリアランスを確保する必要があります。コイルはセグメント化または多層巻きになっており、巻き数の分布はシミュレーションによって最適化され、軸方向の磁界の不均一性が排除されます。これは、±0.5°C の温度制御精度を達成するための重要な前提条件です。
3. 構造と製造プロセス - 機械的信頼性と熱均一性の決定
ロール本体は、中心軸、断熱層、発熱層、輻射層、保温層、反射層の多層で構成されています。適度な拡張ギャップを設けたモジュラーデザインを採用。組み立て後、不均一な熱膨張による追加応力を避けるために、高温での動的バランス調整が実行されます。肉厚の均一性は温度の安定性の中心です。精密シームレス鋼管またはボーリング加工されたロールブランクが使用され、肉厚の公差は±0.1 mm 以内に制御されます。ロール表面の振れは0.005 mm以下、同軸度は0.01 mm以下に保たれています。 CNC 精密加工と高速ダイナミックバランスにより、高速回転時の振動が非常に低く抑えられ、均一なコーティングと長期にわたるベアリングの安定性が確保され、完全電気制御とオイルフリー動作による環境上のメリットが最大限に実現されています。
4. 動作パラメータと環境条件 – これも重要
ソフトスタート機能と定電力制御機能を備えた電源により加熱電力を正確に調整し、温度設定に対する素早い応答を可能にします。可変周波数駆動モーターを使用して、ロール表面の線速度を加熱電力と一致させ、連動させる必要があります。線速度が高すぎると材料の熱吸収が不十分になり、速度が低すぎると過熱が発生する可能性があります。適切なマッチングにより、製品の品質が保証されるだけでなく、エネルギーの節約も実現します。そのため、電磁加熱ロールはサーマルオイルロールと比較して約 60% のエネルギーを節約します。周囲の温度と湿度は、制御盤内の電子部品の精度に影響します。したがって、温度と湿度を一定に保つためにエアコンまたは除湿機が必要です。また、ロール両端にはエアカーテンや遮熱板を設置し、ロール表面温度への外気流の乱れを軽減し、安定した温度制御を実現します。
5. 熱管理と制御戦略 – 高精度の温度制御の最終保証
マルチゾーンの独立した温度制御方式が採用されており、各加熱ゾーンには独自のセンサーと電力調整モジュールが装備されています。センサーはロールの内壁の近くに配置され、測定の遅れを最小限に抑えます。自己調整 PID またはファジィ制御アルゴリズムと高速サンプリングと組み合わせることで、ロール表面温度差を ±0.5°C 以内、さらにはハイエンド アプリケーションでは ±0.2°C 以内に制御できます。冷却システムは内部冷却構造を採用しており、圧縮空気または循環冷却水が中心軸から供給され、比例制御弁により加熱と冷却のスムーズな切り替えを実現し、過度の熱ストレスを回避しながら待ち時間を大幅に短縮します。断熱層には、熱伝導率が 0.05 W/(m・K) 未満の材料を使用したサーマル ブレーク設計が採用されています。軸端のヒートシンクによる強制空冷により、軸受の長期安定動作を実現します。これらの改善策により、加熱効率、温度均一性、耐用年数が向上し、ゴム/プラスチックのカレンダー加工から化学繊維合成に至る高度なプロセスにおける高温、高精度、クリーンな環境性能の厳しい要件を完全に満たします。
まとめ
電磁加熱ロールは電磁誘導を利用してロールを自己発熱させるため、熱効率が高く、ロール表面温度差を±0.5℃以内に制御可能です。材料の選択、電磁パラメータのマッチング、製造プロセス、および温度制御戦略の相乗最適化を通じて、 蘇州 Jwellmech（ https://www.jwellmech.com/,+86 15806221827）は、ロールの性能を総合的に向上させます。50 グレード鋼と中周波加熱の組み合わせにより、急速な温度上昇が可能になり、マルチゾーンの独立した温度制御と内部冷却構造により、高精度と長寿命が保証されます。
