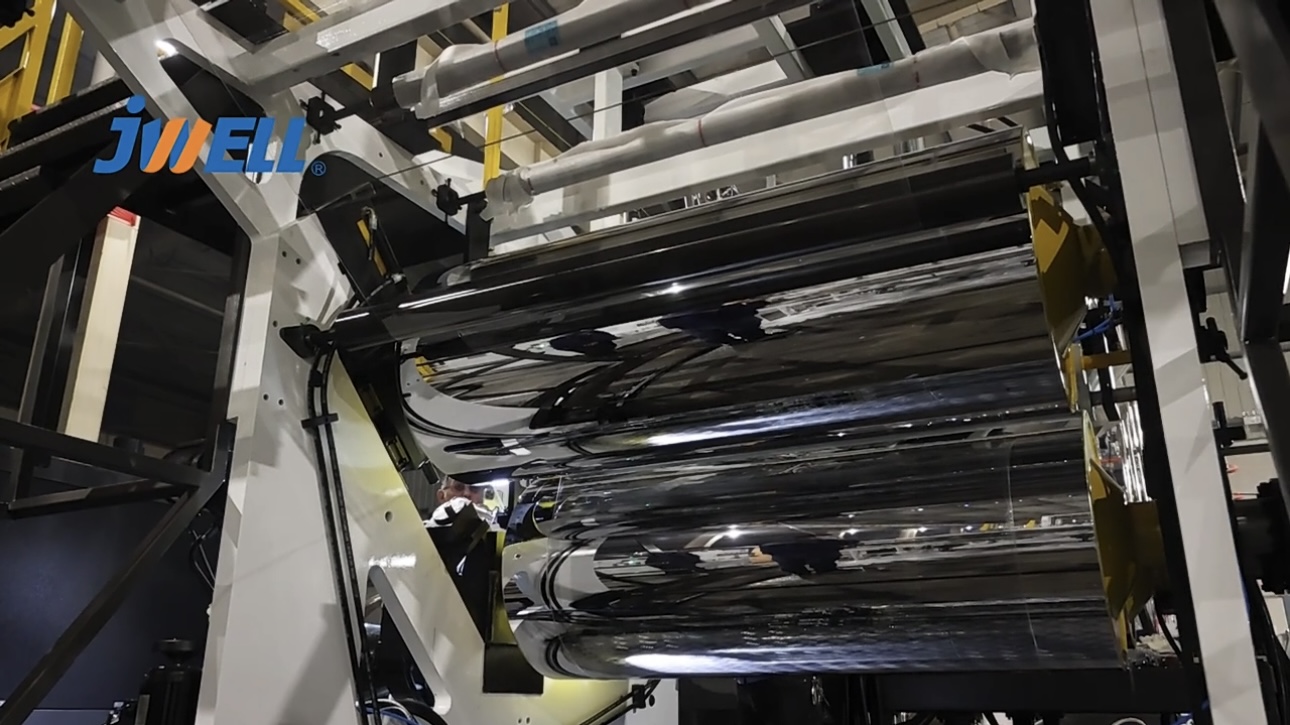

機器の寸法設定が間違っていると、隠れた運用コストが発生し、静かに収益性が損なわれます。押出ラインのサイズが不適切な場合、施設は継続的なエネルギーの浪費、ポリマーの深刻な劣化、スループットのボトルネックに直面します。オペレーターは安定した溶融温度を維持するのに苦労することが多く、その結果、高いスクラップ率と一貫性のない製品品質が発生します。課題は、現在の生産目標と将来の拡張性のバランスをとることにあります。理論上の最大生産量のみに基づいて装置を指定すると、多くの場合、過剰資本やプロセスの不安定性につながります。 1000 kg/hr で動作するように設計されたマシンは、1 日の要件が 300 kg/hr 付近にある場合、パフォーマンスが低下します。溶融物の滞留時間が長くなり、熱劣化を引き起こす一方、RPM が低いと適切な混合に必要なせん断を生成できなくなります。これを解決するには、体系的なエンジニアリング優先のアプローチが必要です。スループット要件、材料レオロジー、機械的制約を評価することで、エンジニアは安定した生産に必要な正確な装置寸法を指定できます。
マシンのサイジングを行う前に、プロセス アーキテクチャを検証する必要があります。一軸スクリュー押出は、準備された材料の搬送、溶解、圧送、および成形に優れています。これは、ポリマーとバレル壁の間の摩擦が材料を前方に駆動する抗力流に依存しています。二軸スクリュー押出には別の目的があります。容積式特性により、高せん断配合、強力な分散混合、化学反応に対応します。単軸スクリュー システムは、固体の搬送挙動と溶融圧力の発生に独特の影響を受けます。摩擦係数が間違っていると、材料が適切に送られなくなります。サイジングプロセスでは、金型での安定した出力を確保するために、これらの摩擦力学を考慮する必要があります。
ベースライン要件を評価する際、エンジニアはスクリューの根元と比較したバレル壁に対するポリマーの比摩擦抵抗を確認する必要があります。材料がバレル上で滑ったり、スクリューに付着したりすると、前進搬送が停止します。これが、 単軸押出機の適切なサイジングが 単なる体積だけではない理由です。表面積と溝の深さを樹脂の固有の摩擦特性に合わせることが重要です。
最大、最小、および公称出力レートを計算するためのプロトコルを確立することが重要です。出力は通常、kg/hr または lbs/hr で測定されます。マシンが極端な限界で動作しないように、正確な動作ウィンドウを定義する必要があります。一般的な体積出力グラフは、エンジニアを誤解させることがよくあります。ターゲットポリマーのかさ密度と比重を考慮する必要があります。高密度ポリエチレンを 500 kg/hr でポンピングする機械は、同じ RPM で低嵩密度のリグラインドを 500 kg/hr でポンピングすることはできません。
オペレーティング ウィンドウを正確に定義するには、次の手順に従います。
押出機のサイズを大きくしすぎると、プロセスに重大なリスクが生じます。低 RPM で操作すると、スクリューが適切なせん断を生成できないため、溶融均一性が低下します。加熱されたバレル内での滞留時間が長くなることで、ポリマーが劣化します。さらに、大型の機械は床スペースを無駄にし、処理キログラム当たりのエネルギー消費量が高くなります。機械的せん断エネルギーが不十分であるため、ヒーター バンドは溶融温度を維持するためにより懸命に働く必要があります。
アンダーサイジングでは、生産目標を達成するために押出機を最大 RPM で動作させる必要があります。これにより過剰なせん断加熱が発生し、溶融温度が許容範囲を超えて急上昇します。また、RPM が高いとスクリューの早期摩耗が促進され、金型での溶融圧力が不安定になり、最終製品の寸法にばらつきが生じます。機械が常に 100% の能力で稼働している場合、嵩密度や周囲温度がわずかに変化すると、ライン全体が不安定になります。
適切な 押出機スクリュー直径の選択により、 ベースラインのポンプ能力が決まります。業界標準では、用途の分野に基づいて直径を分類しています。スクリュー直径、チャネル容積、および出力の間の数学的相関関係は非線形です。理論的には、出力は直径の平方と立方の間でスケールされます。モーターと加熱システムが負荷をサポートできる場合、ネジの直径を 2 倍にすると、出力容量が 2 倍より大幅に増加します。
| カテゴリ | 直径範囲 | 一般的な用途 | 予想される出力範囲 (ポリオレフィン) |
|---|---|---|---|
| マイクロ/ラボ | 12mm～30mm | 材料の研究開発、医療用マイクロチューブ、サンプルの実行。 | 1～20kg/時 |
| 標準生産 | 45mm～90mm | インフレーションフィルム、シート、標準プロファイル、小型パイプ。 | 50～450kg/時 |
| 大量生産 | 120mm – 150mm+ | 重量パイプ押出、大規模ペレット化。 | 800 - 2000+ kg/時 |
L/D 比は、材料がバレル内に留まる時間を決定します。標準比率には、基本的なベントと溶融成形の 24:1 が含まれます。 30:1 の比率では、標準ポリオレフィンの生産量が増加し、より均一な溶融が得られます。 33:1 から 40:1 までの拡張比率により、複雑な脱気や集中的なバリア混合に対応します。 L/D 比が長いほど、溶解能力と伝導加熱時間が長くなります。混合品質とダイでの溶融圧力の安定性が向上します。ただし、長すぎるとトルク要件が増加し、熱に弱いポリマーの熱劣化の危険性があります。
大気または真空排気が必要な高含水量の材料を処理する場合、通常、最小 L/D 33:1 が必要です。これにより、ポリマーを溶融し、ベントゾーンで減圧して揮発性物質を抽出し、ダイの前で再圧縮するのに十分な軸方向の長さが得られます。 L/D 比が短いと、これらの複数の機能ゾーンを効果的に収容するための物理的スペースが不足します。
スクリューの形状は、ポリマーの固体から溶融への相変化に適合する必要があります。フィードセクションの深さと長さは、フィードフォームファクターに基づいて固体搬送を最適化します。より深いフライトは、かさ密度の低い材料に対応します。通常、圧縮率の範囲は 1.5:1 ～ 4:1 です。この比率はポリマーのかさ密度から溶融密度への体積変化に一致し、供給口から空気を押し戻します。計量深さは、せん断速度、ポンプ効率、ダイヘッドでの圧力安定性を制御します。浅い計量ゾーンでは、せん断力と圧力が増加します。通常、標準ピッチは直径と同じです。この基準から逸脱すると、特定の樹脂の固体搬送の高効率が向上する可能性があります。
単軸押出機の 正確な生産能力計画に は、これらのゾーンがどのように相互作用するかを深く理解する必要があります。供給ゾーンが強すぎるが、計量ゾーンが浅すぎる場合、スクリューは大きな内圧を発生させ、急激な圧力上昇や機械的故障の可能性を引き起こします。形状はホッパーからダイまでのバランスの取れた流れを提供する必要があります。
比エネルギー消費量の計算は、ポリマーの種類に大きく依存します。結晶性ポリマーは、非晶質ポリマーよりも溶融するのに多くのエネルギーを必要とします。モーターのサイズを正しく設定するには、目標スループットに基づいて SEC を計算する必要があります。駆動システムのマッチングには、AC モーターまたは永久磁石トルク モーターを選択し、それらを適切なギアボックス比と組み合わせることが含まれます。駆動システムは、失速や過熱を起こすことなく、予想される動作負荷の下で選択したネジ径を回転させるのに十分なトルクを提供する必要があります。
たとえば、フラクショナルメルト HDPE の処理には、高流量 PP の処理と比較して、低い RPM で大幅に多くのトルクが必要です。ギアボックスのサービス係数は、これらの継続的なトルク要求に基づいて選択する必要があります。ギアとベアリングがスクリューによって生成される連続的なスラスト荷重に確実に耐えられるようにするため、高耐久押出成形ではサービスファクター 1.5 以上が標準です。
材料のレオロジーは機械の設計を決定します。フラクショナルメルト材料は高い粘度を持っています。過度のせん断加熱を防ぐために、頑丈なギアボックスとより深いスクリューフライトが必要です。メルトフローインデックスの高い材料は容易に流動するため、圧力を維持するためにさまざまな計量深さが必要になります。せん断感度は最大許容 RPM に直接影響します。熱に敏感な材料には、低 RPM、特殊な冷却、低せん断スクリュー設計が必要です。堅牢なポリオレフィンは、劣化することなく、より高い RPM やより深い飛行深度に耐えることができます。
特定のポリマーのせん断減粘挙動を理解することは交渉の余地がありません。スクリュー速度が増加すると、ほとんどのポリマーの見かけの粘度が低下します。ただし、内部で摩擦熱が発生します。押出機のサイズが小さすぎて動作速度が速すぎる場合、せん断熱がバレルブロワーの冷却能力を超え、溶融温度が制御不能になり、最終製品の物理的特性が低下します。
原料の形状因子により、体積供給効率が変わります。バージンペレットは予想どおりに餌を与えます。かさ密度が異なるため、再生粉砕、粉末、フレークがホッパー内でブリッジし、搬送が不十分になります。嵩密度の低い材料では、十分な量を摂取するためにより深い供給セクションが必要です。エンジニアは、軽い材料をスクリューチャネルに押し込むために、強制フィーダーまたは溝付きフィードスロートを指定することがよくあります。これらの変更により容量計画が根本的に変更されるため、慎重なトルク評価が必要になります。
消費者使用後の再生材を扱う場合、かさ密度はバッチごとに大きく変動する可能性があります。標準的な滑らかなボアのフィードスロートでは、スクリュー内で一貫した充填率を維持するのが難しい場合があります。溝付き供給セクションを実装すると、固体の搬送能力が飛躍的に増加しますが、バレルの最初の数直径で生成される巨大な圧力に対処するために、大幅に強力なギアボックスとモーターも必要になります。
予測可能なアプリケーションには、標準的な既製の形状で十分です。汎用樹脂を狭いスループット範囲内で標準プロファイルに加工する場合、多くの場合、汎用スクリューが適切に機能します。標準装備により初期投資を削減し、納期を短縮します。これらの機械は、さまざまな材料を合理的に適切に処理するように設計された保守的な形状で構築されていますが、単一の特定の樹脂の生産量や品質が最適化されるわけではありません。
特殊なアプリケーションにはカスタム エンジニアリングが必要です。信頼できる カスタムスクリューとバレルのサプライヤーが、 お客様の特定の配合に合わせてバリアフライトと混合セクションを調整します。マドック、パイナップル、またはサクストン ミキサーは、高充填材料またはカラー マスターバッチの分散および分配混合を向上させます。冶金の選択も同様に重要です。ガラス繊維、難燃剤、または PVC を含む研磨剤や腐食性の配合物は、標準的な鋼をすぐに破壊します。カスタムサプライヤーは、機器の寿命を延ばし、プロセスの安定性を維持するために、バイメタルバレル、窒化ライナー、炭化タングステンまたはコルモノイのフライトコーティングを提供します。
カスタム冶金に事前に投資することで、将来的に致命的な摩耗を防ぐことができます。 30% ガラス繊維入りナイロンを加工する場合、標準的な窒化バレルは 6 か月以内に寸法公差を失う可能性があります。炭化タングステン合金で裏打ちされたバイメタルバレルは内径を何年も維持し、一貫したポンプ効率を確保し、スクリューフライトからの材料の逆流を防ぎます。
押出機はシステムの一部にすぎません。ダイヘッド、メルトポンプ、スクリーンチェンジャー、冷却校正サイジング、プーラーが押出機の最大出力に対応できることを確認する必要があります。下流の装置が追いつかない場合は、押出機の速度を落とす必要があり、サイジング計算の値が無効になります。冷却バスは、最大ライン速度で押出物から熱を除去するのに十分な長さと水流が必要です。プラーには、製品を変形させることなく一貫した張力を維持するのに十分な牽引力が必要です。
高いスループットにより、大量のせん断熱が発生します。バレルヒーターと冷却システムのサイズを正しく設定することが重要です。エンジニアは、過剰な熱を除去するために適切な送風機またはウォーター ジャケットを指定する必要があります。熱負荷の管理に失敗すると、ポリマーが劣化し、金型圧力が不安定になります。高速操作の場合、ホッパー内での早期の溶解やブリッジを防ぐために、供給口の液体冷却が必須です。
単軸押出機メーカーの 選定には 厳しい評価が必要です。工場の受け入れテスト機能と確実なプロセス保証を要求します。最高のメーカーは、3D FEM 流動シミュレーションなどのレオロジー モデリング機能を利用して、鋼を切断する前にスクリューの設計を証明しています。に取り組むことで、 ターンキー押出ラインエンジニアリング リスクを大幅に軽減できます。システム全体のパフォーマンスに対する一元的な責任を提供し、材料ホッパーから最終工程の包装までシームレスな統合を保証します。
押出機のサイジングは、依然として熱力学、流体力学、機械工学の複雑なバランスによって決まります。収益性の高い生産を実現するには、材料の挙動と機械の形状を正確に調整する必要があります。ポリマー固有のシミュレーションとモデリングを利用するメーカーとエンジニアリング パートナーを優先します。一般的なサイズチャートのみに依存するベンダーは避けてください。これは、特定のレオロジー上の問題を説明することがほとんどないためです。
A: 標準的な生産に最も広く使用されているネジ径は 45mm ～ 90mm です。これらのサイズは、シート、インフレーションフィルム、標準異形押出などの一般的な用途に効率的に対応します。最大 150 mm の大きな直径は、大量のパイプまたはペレット化作業のために予約されています。
A: 生産能力は、スクリューの直径、計量ゾーンのチャネルの深さ、スクリューの RPM、およびポリマーの溶融密度を評価することによって計算されます。正確な計算では、一般的な体積グラフに依存するのではなく、材料の比重と嵩密度を考慮する必要があります。
A: 長さと直径 (L/D) の比は、ネジのフライト長と外径を比較します。比率が 30:1 ということは、ネジが直径の 30 倍長いことを意味します。比率が高いほど、溶融および混合の滞留時間が長くなります。
A: フレークやパウダーなどの嵩密度が低い材料は、1 キログラムあたりの体積が大きくなります。十分な材料がスクリューに確実に入るように、より深い送りセクションまたは強制フィーダーが必要です。嵩密度を考慮しないと、深刻な供給不足や生産量の低下が発生します。
A: 高充填材料、熱に弱いポリマー、または特殊なエンジニアリング樹脂を加工する場合は、カスタム スクリュー設計を選択してください。カスタムの混合セクションとバリア フライトにより、適切な溶融均一性が保証され、標準のスクリューでは管理できない劣化が防止されます。
A: 低い目標スループットを達成するには、特大の押出機を非常に低い RPM で実行する必要があります。これにより、混合が不十分になり、滞留時間が延長され、ポリマーの熱劣化が生じます。また、エネルギーと設備投資も無駄になります。
