建材の大量製造では、スクラップ率を最小限に抑え、連続稼動時間を最大化し、ラインからすぐに完璧な表面仕上げを達成できるかどうかが重要です。 PVC ドアや窓の生産を拡大すると、設備の限界が明らかになります。工場管理者は、溶融の不安定性、高速での寸法の不一致、生産のボトルネックとなる長時間にわたる工具交換などと頻繁に闘っています。適切な機器を選択するには、基本的なスループットの要求を超える必要があります。押出機の形状、調整されたプロセス フロー、キャリブレーション精度、および制御の自動化を評価する必要があります。このガイドは、生産ラインを評価および指定するための技術的なフレームワークを提供します。工場現場での試行錯誤に頼らずに、厳格な寸法公差、美的要件、業務効率の目標を満たす方法について概説します。
押出機の形状が安定性を左右する: 平行二軸押出機は一般に優れた溶融安定性を提供し、円錐形の代替品と比較して硬質 PVC の生産量を最大 30% 向上させることができ、大量生産の収率に直接影響します。
校正がボトルネックです。校正テーブルの長さと真空効率によって、プロファイルの構造的完全性を損なうことなく最大ライン速度が決まります。
ツーリングの柔軟性が ROI を促進: 高度に構成可能なセットアップにより、標準のドア フレーム、WPC (木材プラスチック複合材) パネル、および複雑なプラスチック スチール ドアと窓のプロファイルを切り替える際のダウンタイムが削減されます。
統合仕上げによる付加価値: インライン表面処理 (ラミネートまたはホットスタンピング) を組み込むことで、二次加工コストが削減され、市場投入までの時間が短縮されます。
ベンダー サポートによるリスクの軽減: 厳格な工場受け入れテスト (FAT) を提供する確立された異形押出機メーカーと提携することは、迅速な展開を確保し、導入リスクを最小限に抑えるために重要です。

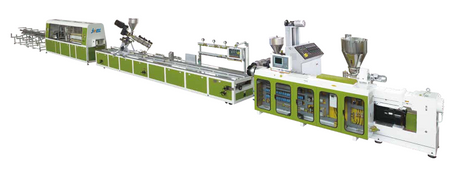

大量の PVC ドア異形押出機は 同期システムとして動作します。材料フィーダーから切断鋸に至るすべてのコンポーネントは、正確な調整を維持する必要があります。コンポーネントの選択は、最大ライン速度と最終的なプロファイル品質に直接影響します。
メインドライブモーターは押出プロセスに動力を供給します。これらのモーターのトルク容量とエネルギー効率を評価する必要があります。永久磁石同期モーター (PMSM) には、標準の AC モーターに比べて明確な利点があります。より低い RPM でより高いトルクを提供し、さまざまな負荷条件にわたって優れたエネルギー効率を維持します。 PMSM ドライブにアップグレードすると、電力消費が削減され、モーター ハウジング内の発熱が最小限に抑えられます。これにより、長期的な運用コストが削減されます。
モータータイプ | エネルギー効率 | 低回転時のトルク | メンテナンス要件 |
|---|---|---|---|
標準ACモーター | 中程度 (75-85%) | より低い | 高 (ブラシとベアリングの摩耗) |
PMSM（永久磁石） | 高 (90-95%) | 最大 | 低い (可動部品が少ない) |
押出機の形状によって、機械が PVC 配合物をいかに効果的に溶解し、混合するかが決まります。大量の連続運転では、材料の劣化を防ぐために特別なスクリュー設計が必要です。
特徴 | コニカル二軸押出機 | 平行二軸押出機 |
|---|---|---|
出力容量 | 中程度 (小規模から中規模の実行に最適) | 高 (大規模生産向けに最適化) |
溶融安定性 | 低速でも得意 | 高速走行に優れる |
せん断速度 | より高いせん断力、より速い可塑化 | せん断力が低く、PVC の劣化を防ぐ |
アプリケーションの焦点 | 標準プロファイル、高圧ダイス | 大容量ドアパネル、幅広プロファイル |
長さと直径 (L/D) の比は、可塑化の品質に大きな影響を与えます。硬質 PVC 配合には、正確な溶融圧力制御が必要です。最適な L/D 比により、材料がバレル内で十分な時間を費やして、燃焼することなく均一に溶解することが保証されます。高カルシウム配合物または WPC 配合物を処理すると、深刻な摩耗リスクが生じます。バイメタルバレルと特別に処理されたネジを指定する必要があります。タングステンカーバイドコーティングはスクリューフライトを急激な摩耗から保護し、数千時間の稼働時間にわたって安定した出力を保証します。
押出ダイは、溶融プラスチックを最終プロファイルに成形します。ダイ内の流路設計は、製品の実行可能性を決定します。不適切に設計されたチャネルは材料の停滞を引き起こし、PVC の焼けやプロファイルの破損につながります。内部形状は、断面全体にわたってスムーズでバランスの取れた流れを促進する必要があります。カスタム PVC プロファイル マシンは、 複雑なマルチキャビティ ダイに対応します。これらのダイを使用すると、複雑なドア パネル構造とマルチチャンバー フレームを同時に押し出すことができます。ダイリップの精密機械加工により均一な肉厚が保証され、冷却段階での反りを防ぎます。
キャリブレーションテーブルは、溶融プロファイルを最終寸法に固定します。テーブルの長さと真空ポンプの効率によって、最大ライン速度が決まります。通常、大容量ラインには 6 ～ 11 メートルの範囲の校正テーブルが必要です。重いドアのプロファイルでは、テーブルから出た後に内部の熱で外壁が柔らかくなるのを防ぐために、長時間の冷却時間が必要です。大容量の真空ポンプがプロファイルをサイジング ブロックに押し付けて、厳密な公差を維持します。閉ループ水冷システムは、急速な熱放散を実現します。校正ブロック内に冷水を循環させ、水資源を節約しながら効率的に熱を抽出します。
オペレータは、校正フェーズを設定する際に次の厳格な手順に従う必要があります。
プロファイルの破れを防ぐために、ダイの出口を最初のドライキャリブレーションブロックと完全に位置合わせします。
初期真空圧力を、抗力を生じさせずに外壁を安定させるのに十分な高さに設定します。
内部応力を誘発する急激な焼き入れを防ぐために水流バルブを調整してください。
熱膨張を考慮して、起動後の最初の 10 分間はプロファイルの寸法を継続的に監視します。
引き取りユニットは、校正テーブルを通してプロファイルを引き出します。キャタピラの牽引ユニットは、安定した牽引力を提供します。跡が残らないゴム製パッドを使用しており、変形を引き起こすことなくプロファイルをしっかりとグリップします。引張速度は押出機の出力と完全に同期する必要があります。精密切断ユニットが引き取りに続きます。大きくて肉厚のプロファイルには遊星鋸を使用するか、小さなセクションにはギロチン カッターを選択できます。清潔な作業環境を維持するために、鋸には堅牢な集塵システムが搭載されている必要があります。 PLC 同期トラッキングにより、カッターがライン速度に確実に一致し、生産を遅らせることなく正確な切断長を実現します。

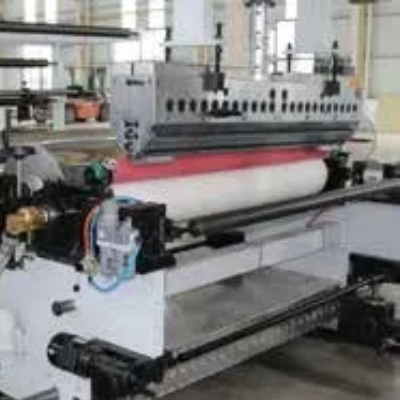

下流の表面処理を統合することで、オフライン処理の必要がなくなります。インラインホットスタンピング、ラミネート、または印刷ユニットを引き取り後に直接追加できます。これらのユニットは、プロファイルがまだ動いている間に、木目調の箔やカスタムの美的仕上げを適用します。インライン ラミネートでは、正確な張力制御とターゲットを絞った熱の適用に依存して、箔を PVC 基材に接着します。この統合により、二次加工コストが削減され、材料の取り扱いが最小限に抑えられ、市場投入までの時間が短縮されます。
生産能力は仕様書に記載されている数値を超えています。装置が実際の製造条件、材料の変動、連続的な高速動作にどのように対応するかを評価する必要があります。
メーカーは理論上の最大出力をキログラム/時間で宣伝することがよくあります。この理論上の数値と実際に使用可能な収量を区別する必要があります。高速押出では、起動時、停止時、速度変動時にスクラップが発生します。製造現場の現実に照らして、生産量向上に関するメーカーの主張を評価します。 500 kg/hr で生産しても 15% のスクラップを生成する機械は、450 kg/hr で動作し、スクラップが 2% のみの安定した機械よりも使用可能な製品の収率が低くなります。定常状態の動作に迅速に到達し、わずかな電圧または温度の変化の間でも厳しい許容誤差を維持する機器に焦点を当てます。
大量生産では、多くの場合、複数の材料配合を実行する必要があります。さまざまなドライブレンドを処理する機械の能力を評価します。配合はマシンのセットアップに大きく影響します。標準的な硬質 PVC 混合物では、10 ～ 15 phr (樹脂 100 あたりの部数) の炭酸カルシウムが使用される場合があります。高フィラー配合物はこれを 40 phr 以上に押し上げ、メルトレオロジーを劇的に変化させます。押出機は、安定剤を燃やすことなく PVC を溶かすのに十分なせん断を発生させる必要があります。 CPE (塩素化ポリエチレン) などの耐衝撃性改良剤は、均一に分散させるために正確な温度制御が必要です。溶融温度が下がりすぎると耐衝撃性改良剤が作動せず、ドアフレームが脆くなり、設置中にひび割れが発生します。
共押出機能は、 プラスチック鋼ドアおよび窓プロファイルの製造には必須です。これらのセットアップでは、単一のダイに供給する複数の押出機を使用します。これにより、耐候性 ASA または PMMA の外層を高充填 PVC コア上に押し出したり、鋼鉄補強材をプロファイル構造に直接組み込んだりすることができます。
押出機を最大速度まで押すと、溶融物が不安定になることがよくあります。表面欠陥を防ぐために、一定の溶融温度と圧力を維持する必要があります。高速安定性のための技術要件には、高度なスクリュー形状、正確なバレル加熱ゾーン、応答性の高い溶融圧力トランスデューサーが含まれます。これらのコンポーネントが連携して均一な溶融物をダイに供給し、最大ライン速度でも滑らかで欠陥のない表面を確保します。
欠陥が発生した場合、オペレーターは根本原因を直ちに診断する必要があります。
シャークスキン表面: メルトフラクチャーを示します。引き取り速度を下げるか、ダイリップ温度を摂氏 2 ～ 5 度上げます。
黄変または変色: 素材の劣化を示します。バレル冷却ファンをチェックし、ドライブレンド中の安定剤の投与量を確認します。
寸法サージング： 送りの不均一やネジの摩耗が原因で発生します。投与ユニットを検査し、メインモーターのアンペア数の変動を監視します。
ドアおよび窓のプロファイル押出機 を選択するには、 運用効率、自動化機能、およびメンテナンスの需要を分析する必要があります。これらの要因により、生産ラインの長期的な存続可能性が決まります。
エネルギー消費は生産利益に大きく影響します。機械の特定のエネルギー消費量を分析し、処理材料 1 キログラムあたりのキロワット時 (kWh/kg) で測定します。バレルの加熱および冷却システムの効率を評価します。断熱カバー付きセラミックバンドヒーターにより熱損失を低減します。真空ポンプの可変周波数ドライブにより、真空能力を最大限に必要としない場合に消費電力が低減されます。効率的な閉ループ水システムにより、水の消費量と冷却に必要なエネルギーの両方が削減されます。
最新の押出成形は高度な自動化に依存しています。高度な PLC システムがライン全体を管理します。これらはレシピ管理を提供し、オペレーターがさまざまな製品の特定の温度プロファイルと速度設定を即座にロードできるようにします。自動温度制御は PID アルゴリズムを使用してバレル ゾーンの過熱を防ぎます。リアルタイムの障害診断により問題を即座に特定し、トラブルシューティングの時間を短縮します。同期されたプロセスフローにより、溶解、金型成形、および引き取りの速度が完全に調整された状態が維持されます。これにより、プロファイルの伸びや詰まりを引き起こすライン張力の問題を防ぎます。レーザーや光学スキャナーなどのインライン寸法測定システムを統合すると、プロファイルが公差から外れた瞬間にオペレーターに警告することで品質保証が自動化されます。
単一の PVC ドアフレーム押出ラインで複数の SKU を実行するには 、頻繁に工具を交換する必要があります。クイックチェンジ金型システムの可用性を評価します。これらのシステムは、標準化された取り付けプレートとクイックリリース クランプを使用して、物理的な切り替え時間を短縮します。モジュール式の校正セットアップにより、オペレーターはサイジング ブロックを迅速に交換できます。切り替え時間の財務上の影響を計算します。工具の交換を 4 時間から 2 時間に短縮すると、毎週のスケジュールに数百キログラムの生産能力が効果的に追加されます。
新しい押出ラインの導入には、物流上および運用上の重大な課題が伴います。施設と従業員を準備すると、導入リスクが最小限に抑えられ、完全な運用への道のりが加速されます。
大量の押出ラインには、かなりの物理的スペースが必要です。標準の 65/132 二軸スクリュー ラインには、最小 30 メートル×4 メートルの設置面積が必要です。基礎は、押出機のベースで 8,000 キログラムを超える静荷重をサポートする必要があります。重量のある二軸押出機には、振動の伝達を防ぐために鉄筋コンクリートの床が必要です。水道および電力線用の溝により、工場の床がつまずく危険を防ぎます。冷水システムは、摂氏 10 ～ 15 度の水を 1 時間あたり少なくとも 15 立方メートルの流量で供給する必要があります。空気圧切断鋸やスタッキングテーブルを確実に動作させるには、圧縮空気ラインに 0.6 ～ 0.8 MPa の安定した圧力が必要です。マシンの接続負荷全体をサポートするために必要な高電圧電源インフラストラクチャが施設にあることを確認してください。
ハイテク押出ラインには熟練したオペレーターが必要です。自動化システムには学習曲線が生じるという現実に対処します。オペレーターは、新しい HMI 画面、レシピ管理システム、および複雑なトラブルシューティング プロトコルを理解する必要があります。手動機械から完全に自動化されたラインに移行すると、スキルのギャップが明らかになります。包括的なトレーニング プログラムに投資します。オペレータは、溶融圧力アラームを解釈し、真空設定を調整してプロファイルの歪みを修正し、安全な工具交換を実行する方法を知る必要があります。
毎日のメンテナンスルーチンにより、致命的な障害を防ぐことができます。オペレーターはシフトを開始する前に次のチェックを実行する必要があります。
真空ポンプのフィルターを点検し、PVC の粉塵が蓄積していれば取り除きます。
空運転を防ぐために、すべての校正ブロックを通る水の流れを確認します。
ギアボックスのオイルレベルをチェックし、異常な振動の兆候がないか監視します。
薄肉のプロファイルが潰れないように、引き取りキャタピラの圧力を調整します。
設備の故障により生産が停止します。独自のコンポーネントのリスクを特定します。カスタムのシングルソース電子機器やギアボックスで構築された機械では、メーカーがサプライ チェーンに問題を抱えた場合、ダウンタイムが延長される可能性があります。世界中から調達された標準化された部品を使用して構築された機械の重要性を強調します。標準化されたベアリング、コンタクター、VFD、および PLC モジュールにより、国際製造基準との整合性が保証されます。これらの部品を現地で調達できるため、海外発送を待つ何週間ものダウンタイムを回避できます。
機器ベンダーとの関係は、最初の購入をはるかに超えて広がります。メーカーを精査することで、信頼できる機器と有能な技術サポートが確実に受けられます。
硬質 PVC、WPC、ドア プロファイル アプリケーションに関するメーカーの専門知識を確認します。一般的なプラスチック機械製造業者は、複雑な異形押出に必要な微妙な理解を欠いていることがよくあります。専門メーカーは 異形押出機の 、高充填 PVC の特有のレオロジー挙動を理解しています。彼らは、複数のチャンバーを持つ窓枠や重いドア パネルの流れのバランスをとる金型を設計する方法を知っています。建材の大量生産における成功を実証する事例研究や参考サイトを尋ねてください。
厳格な工場受け入れテストなしに機械を受け入れないでください。 FAT を成功させるための交渉不可能な基準を定義します。メーカーは、 特定の材料配合と正確な工具を使用して保証された生産速度を達成し、連続時間 (通常は 4 ～ 8 時間) にわたって寸法公差を維持する必要があります。これにより、施設から出荷される前にマシンの能力が証明されます。これにより、ソフトウェアのバグ、加熱の問題、またはダイの不均衡を出荷前に特定して解決できます。 PVC プロファイル押出機を稼働させる必要があります。
ベンダーのインストール後のサポート インフラストラクチャを評価します。技術的な問題の応答時間については、サービス レベル アグリーメント (SLA) を確認してください。リモート診断機能により、メーカーのエンジニアは PLC に安全にログインし、ソフトウェアやセンサーの障害を即座にトラブルシューティングできます。現地のフィールドサービス技術者を確実に確保します。機械的な故障が発生した場合、生産損失を最小限に抑えるために、すぐに現場に技術者を派遣する必要があります。
候補リストに挙がったベンダーと技術協議を開始し、特定のプロファイル図面や材料配合について話し合います。
実際の生産稼働からの詳細なエネルギー消費データ (kWh/kg) をリクエストして、長期的な光熱費を計算します。
出荷を承認する前に、正確なドライブレンドを目標速度で実行することを義務付ける厳格な FAT 要件の草案を作成します。
施設の冷却水と電力インフラストラクチャを評価して、新しい押出ラインをサポートできることを確認します。
A: 出力能力は通常、300 kg/hr から 800 kg/hr 以上の範囲です。正確な収量は、プロファイルの重量、特定の材料配合、および二軸押出機のサイズに大きく依存します。ドアパネルが重いため、薄肉の窓枠と比較して高い処理量が可能になります。
A: 平行二軸押出機は、せん断力が低く、滞留時間が長くなります。これにより、安定した可塑化を伴う大量の高速運転に最適です。円錐形の押出機は、より高いせん断力と圧力を迅速に生成するため、生産量が少なく、非常に複雑で小さなプロファイルに適しています。
A: ドア フレームの大量生産には、通常、長さ 6 ～ 11 メートルの校正テーブルが必要です。厚肉のプロファイルはかなりの内部熱を保持します。寸法安定性を確保し、押出後の反りを防ぐために、真空サイジングと水冷を延長する必要があります。
A: はい、押出ダイと校正ツールを変更することで、1 台の機械で両方を生産できます。押出機の出力能力と引き取りユニットのグリップ寸法が、大きなドア パネルと小さな窓枠の両方を処理できるように適切なサイズであることを確認する必要があります。
A: はい、インライン ラミネートおよびホット スタンピング ユニットは、搬出の直接下流に設置できます。これには追加の床面積 (通常は 2 ～ 4 メートル) が必要です。オフラインでの二次加工が不要となり、人件費や取り扱いコストが大幅に削減されます。
A: 表面欠陥を防ぐには、すべてのバレル ゾーンにわたる正確な温度制御、研磨されたダイ フロー チャネル、および調整された引き上げ速度が必要です。一貫した溶融圧力を維持し、高効率の真空校正を利用することで、高速でのシャークスキンや寸法サージングも防止できます。
A: 完全なラインには、押出機のサイズと下流の機器に応じて、通常 150 kW ～ 400 kW の合計接続負荷が必要です。動作時の消費電力は、通常、定常状態の生産中に接続されている負荷の 60% ～ 70% です。
