押出成形装置の調達は、一か八かの資本支出を意味します。このプロセス中の技術的なミスアライメントは、損失の増大につながります。材料の無駄、過度のダウンタイム、拒否された部品に直面します。 PVC のような温度に敏感なポリマーの加工には、固有の課題が伴います。高スループットの要求と厳密な寸法公差のバランスを取る必要があります。表面仕上げの要件には、正確な制御も必要です。 PVC は過度の熱やせん断を受けると急速に劣化します。このため、長期にわたる生産の安定性にとって、装置の選択が重要になります。
これらの生産リスクを軽減するには、厳密な技術評価が必要です。押し出しラインをコンポーネントごとに分析する必要があります。基本的な出力仕様だけではすべてがわかりません。上流のマテリアルハンドリングシステムと熱制御システムを評価する必要があります。下流の校正および統合機能も同様に重要です。適切に設計された PVC プロファイル押出機は、 これらの変数に直接対処します。定常状態の生産を維持するために必要な機械的およびデジタル インフラストラクチャを提供します。
スクリュー構造は材料の適合性を決定します: PVC ドライブレンドを加工するには、せん断感度を管理し、材料の劣化を防ぐために特定の 2 軸スクリュー構成が必要です。
下流の機器はミッションクリティカルです。押出機はプラスチックを溶かして押し出すだけです。最終的な寸法安定性は、真空校正と冷却システムの精度に完全に依存します。
閉ループ制御でドリフトを防止: 同期速度調整とマルチゾーン温度制御を備えた高度な PLC システムは、スクラップ率を最小限に抑えるために交渉の余地がありません。
ベンダーの審査は販売を超えて拡大します: 信頼できる異形押出機メーカーは、検証可能な工場受け入れテスト (FAT)、徹底したオペレータートレーニング、および入手可能なスペアパーツを提供する必要があります。
最終製品の要件によってマシンの仕様が決まります。一般的な押出機に高公差の構造プロファイルを強制的に生成させることはできません。最終製品の物理的特性によって、必要な機械的特徴が決まります。機器を評価する前に、これらのパラメータを定義する必要があります。機械の能力と製品要件を一致させないと、生産のボトルネックが発生し、許容できないスクラップ率が保証されます。
構造プロファイルでは、寸法公差を厳密に遵守する必要があります。許容偏差制限は、多くの場合 +/- 0.1 ミリメートル以内に収まります。機械の振動はこれらの指標に直接影響します。溶融圧力が一貫していない場合、肉厚にばらつきが生じます。剛性の高い機械フレームが動作時の振動を吸収します。高品質のギアボックスが安定したスクリューの回転を維持します。これらの要素はビビリマークを防止し、均一な材料分布を保証します。一貫した壁厚により、最終用途での構造的な破損を防ぎます。
表面仕上げは溶融物の均一性に大きく依存します。金型の設計も重要な役割を果たします。よく混合されたポリマー溶融物により、滑らかで光沢のある表面が生成されます。混合が不十分だと、斑点や流れのラインが鈍くなります。耐衝撃性などの機械的特性は、適切な融合に依存します。押出機は、適切な量のせん断エネルギーを適用する必要があります。剪断力が小さすぎると、溶けていない粒子が残ります。剪断力が大きすぎるとポリマー鎖が劣化します。どちらのシナリオでも、PVC プロファイルの衝撃強度が損なわれます。
PVC 配合が異なると、異なる機械構成が必要になります。硬質 UPVC の加工には、高トルクのギアボックスと、焼けを防ぐための集中的なバレル冷却が必要です。フレキシブル PVC は、特殊な引き取り張力制御を利用して伸びを防ぎます。高充填配合には特有の課題があります。炭酸カルシウムの含有量が多いと摩耗が増加します。このため、スクリューとバレルに特殊な冶金が必要になります。マシンの設計を特定のコンパウンドに合わせる必要があります。
材料の準備は押出の安定性を左右します。ポリマーは押出機に入る前に均一でなければなりません。嵩密度が一定しないとサージングが発生します。サージングにより、最終プロファイルの寸法にばらつきが生じます。上流の機器は、混合、投与、供給を処理します。これらのシステムは、品質欠陥に対する防御の第一線です。下流で材料の準備が不十分であることを修正することはできません。
PVC樹脂は高速摩擦加熱が必要です。このプロセスにより PVC 粒子が開き、添加剤、可塑剤、安定剤を吸収できるようになります。ホットミキサーは、強力な機械的せん断によってこれを実現します。その後の水冷は必須です。コールドミキサーは温度を急速に下げて、早期の融合や凝集を防ぎます。その結果、均一で自由流動性のドライブレンドが押出機のホッパーに一貫して供給されます。
PVC樹脂と安定剤をホットミキサーに投入します。
バッチが 120°C ～ 130°C に達するまで高速摩擦を加えます。
熱いコンパウンドを冷却ミキサーに排出します。
バッチが 40°C 未満になるまで、冷却ミキサー ジャケットに冷水を循環させます。
安定化したドライブレンドを保管サイロに排出して休ませます。
自動供給システムは材料のブリッジングを防ぎます。ロスインウェイトフィーダーは、機械に入る材料の正確な質量を測定します。送りねじの速度をリアルタイムで調整します。これにより、化合物の一貫した嵩密度が保証されます。安定した供給により、バレル内の溶融圧力が一定に維持されます。容積測定フィーダーでは密度の変動を考慮できません。重量測定システムは、厳しい公差の異形押出に必要な精度を提供します。

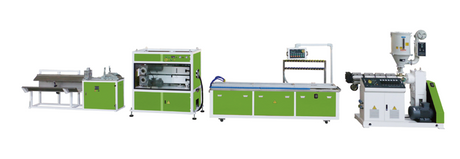

主要な機械コンポーネントが押出プロセスを駆動します。押出機はポリマーを溶融、混合し、ポンプで送り出します。これらのコンポーネントのアーキテクチャによって処理効率が決まります。スクリューの設計、冶金、および駆動システムを評価する必要があります。これらの要素は、機器の動作寿命を定義します。また、品質を損なうことなく達成可能な最大スループットも決まります。
円錐形のツインスクリューは高圧を素早く発生させます。バレルの長さが短いのが特徴です。これにより、大きなプロファイルやパイプに適しています。高出力の需要を効率的に処理します。ただし、 平行二軸異形押出機に は異なる利点があります。平行ネジにより優れた通気性を実現します。長いバレルに沿って安定した穏やかなせん断を提供します。これにより、高出力ウィンドウプロファイルに最適になります。一般に、単軸押出機は PVC パウダーには適していません。積極的な変位が不足しており、過剰な摩擦が発生します。
特徴 | コニカルツインスクリュー | 平行二軸ねじ |
|---|---|---|
バレル長さ（L/D比） | 短い (通常は 22:1 ～ 24:1) | より長い (通常は 28:1 ～ 32:1) |
溶融圧力の発生 | 高くて速い | 段階的かつ一貫性のある |
せん断プロファイル | アグレッシブで重い壁に適しています | 穏やかで敏感な製剤に最適 |
通気効率 | 適度 | 優れており、湿気を効果的に除去します |
PVC加工では腐食性の塩素ガスが発生します。炭酸カルシウムなどの研磨性充填剤は、激しい摩耗を引き起こします。標準的な鋼製コンポーネントは、このような条件下では急速に劣化します。バイメタル コーティングまたは窒化鋼を指定する必要があります。炭化タングステン合金は優れた耐摩耗性を提供します。これらの高度な冶金技術により、可塑化ユニットの寿命が延びます。スクリューフライトとバレル壁の間に重要なクリアランスを維持します。このクリアランスはポンプ効率にとって非常に重要です。
複雑なプロファイルのダイは大きな背圧を発生します。駆動システムはこの抵抗を克服する必要があります。高トルク、低 RPM のギアボックスが必要です。一体化されたスラストベアリングがネジからのアキシアル荷重を吸収します。スラストベアリングが故障するとギアボックスが破損します。可変周波数ドライブ (VFD) を備えた AC モーターは、正確な速度制御を提供します。堅牢な駆動システムにより、 PVC プロファイル押出機は 重負荷下でもスムーズに動作します。
ツールはキャリブレーションの前にポリマー溶融物を成形します。金型の設計には複雑なエンジニアリングが必要です。内部流路は溶融物を均一に分配する必要があります。不均一な流れは反りや内部応力の原因となります。ダイは、プロファイル断面全体にわたってポリマーの速度のバランスをとらなければなりません。不適切なダイ設計は、継続的な下流工程の問題につながります。
ダイの形状は PVC の流れの挙動を考慮する必要があります。ポリマー溶融物は粘弾性特性を示します。ダイリップを出ると膨らみます。この現象はダイスウェルとして知られています。工具エンジニアはこの拡張を計算する必要があります。彼らは、希望する最終形状よりもわずかに小さい金型を切り出します。正確な形状は、特定の PVC 配合によって異なります。コンパウンドを変更すると、金型の調整が必要になります。
マルチキャビティ ダイにより、より高いスループットが実現します。 2 つ以上のプロファイルを同時に作成します。これにより、大型押出機の生産量が最大化されます。ただし、プロセス制御が複雑になります。複数のキャビティ間での流れのバランスをとることは困難です。単一キャビティのダイにより、プロセス制御が容易になります。複雑で厚肉のプロファイルに最適です。生産量と運用の複雑さを比較検討する必要があります。
共押出により、プロファイルに二次層が追加されます。これには、多くの場合、ASA または PMMA 耐候性層を適用することが含まれます。この層は、リサイクルされた PVC コアを保護します。このプロセスには二次押出機が必要です。ダイは 2 つの溶融ストリームをスムーズに合流させる必要があります。 2 つのポリマーの温度と粘度は適合する必要があります。共押出により、外装性能を向上させながら材料コストを削減します。
下流コンポーネントは製品の品質に直接影響します。押出機は溶融プラスチックを押し出すだけです。校正システムは寸法を固定します。高品質の カスタム異形押出ラインは、 下流の精度に大きく依存します。冷却が不十分であったり、引っ張りが不安定であったりすると、完璧に押し出された溶融物が台無しになってしまいます。これらのユニットは、押出機と同じ厳密さで評価する必要があります。
校正テーブルは真空を使用してプロファイル形状を保持します。ドライキャリブレーションでは真空ブロックを使用します。ウェットキャリブレーションでは、プロファイルを水に浸します。独立した真空ポンプと水ポンプが不可欠です。圧力変動を防ぎます。サイジングスリーブはプロファイルの外寸を固定します。真空により、柔らかいポリマーが冷えた金属スリーブに押し付けられます。このプロセスでは、表面の引きずり跡を防ぐために正確な制御が必要です。
冷却タンクは残留熱を除去します。乱流水流が必要です。プロファイル周囲の熱境界層を破壊します。これにより、層流よりも早く熱が除去されます。温度管理されたゾーンが熱衝撃を防ぎます。適切なタンク長により、プロファイルのコアが完全に冷却されます。冷却が不十分だと、押出後の収縮が発生します。プロファイルは機械から離れた後に反ります。
引き取りユニットはラインを通してプロファイルを引っ張ります。キャタピラーの牽引により、安定したトラクションが得られます。サーボ駆動の同期速度制御を備えている必要があります。不規則に引っ張ると、柔らかいプロファイルが伸びたり圧縮されたりします。これにより、寸法公差が崩れてしまいます。ホールオフパッドはプロファイルの形状と一致する必要があります。これにより、繊細な内部ウェブが潰れるのを防ぎます。安定した生産には、一定の張力が重要です。
切断システムはプロファイルの厚さと一致する必要があります。遊星鋸は、厚くて硬いプロファイルに適しています。きれいな四角いカットが得られます。ギロチン カッターは、より薄いまたは柔軟なプロファイルに適しています。粉塵の発生を防ぎます。自動傾斜テーブルが仕上がり長さを処理します。プロファイルをスタッキング ラックに静かに落とします。これにより、仕上げ面への損傷を防ぎます。
ソフトウェアとセンサーにより、定常状態の生産が維持されます。手動調整では最新の押し出し速度に追いつくことができません。精密制御システムは、数十の変数を同時に監視します。バランスを維持するために微調整を行います。堅牢な PLC システムにより、オペレータの直感への依存が軽減されます。生産プロセスを標準化します。
PID コントローラーは微妙な熱バランスを管理します。バレルの加熱と冷却を制御します。セラミックヒーターバンドが熱を提供します。送風機またはオイル循環システムが冷却を提供します。 PID アルゴリズムは温度のオーバーシュートを防ぎます。 PVC は温度が急上昇すると急速に劣化します。閉ループ制御により、溶融温度は厳密な 1 度の許容範囲内に維持されます。
ラインテンションは一定に保つ必要があります。中央の PLC がドライブ速度をリンクします。押出機のスクリュー速度、ドージングフィーダー、および引き取り速度を同期させます。押出機の速度が上がると、それに比例して引き取りも加速します。これにより、プロファイルのたるみや折れが防止されます。マシンの起動時や速度変更時には同期が不可欠です。
リアルタイム監視により予知保全が可能になります。センサーは、溶融圧力、溶融温度、モーター負荷を追跡します。データログは、これらのパラメータを長期にわたって記録します。履歴データを確認することで品質を監査できます。モーター負荷のスパイクは、ベアリングの摩耗または材質が冷えていることを示します。溶融圧力の低下は、供給の問題を示唆しています。このデータにより、ダウンタイムが発生する前に問題を解決できます。
特定のマシン機能により、頻繁に発生する生産上の課題が解決されます。ハードウェアが欠陥をどのように修正するかを理解することで、調達戦略が改善されます。最も一般的な問題に対処する機能を指定できます。この積極的なアプローチにより、スクラップ率が削減され、装置全体の効率が向上します。
欠陥の種類 | 根本的な原因 | マシン機能ソリューション |
|---|---|---|
熱劣化（黄変） | スクリューの冷却が不十分であるか、PID コントローラーが故障しています。 | 内ネジ式オイル冷却システム。ソリッドステートリレーによる正確なヒーター制御。 |
次元の歪み | 不均一な冷却または不整列の運搬トラック。 | マルチゾーン乱流水タンク。サーボ駆動のキャタピラ牽引。 |
表面ダイライン | ダイリップまたは未溶解粒子の摩耗。 | 炭化タングステンダイコーティング。最適化された二軸せん断形状。 |
内部ウェブ崩壊 | 過剰な真空圧力または不十分な溶融強度。 | 繊細なチャンバー制御のための独立した可変周波数真空ポンプ。 |
サージング（厚み変化） | バレルに入る材料のかさ密度が一貫していない。 | 減量重量計量投与システム。 |
熱劣化は、黄変または茶色の縞として現れます。これは、PVC が過熱すると発生します。スクリューコアの冷却が不十分な場合、この問題が発生することがよくあります。ダイ設計のデッドスポットにも材料が閉じ込められ、燃焼の原因となります。温度コントローラーが故障すると、熱が急激に上昇する可能性があります。内部スクリュー油冷却にアップグレードすると、このリスクが軽減されます。高精度の PID コントローラーが熱暴走を防ぎます。
押出後の反りは構造プロファイルを台無しにします。水槽内の冷却が不均一になると内部応力が発生します。これらの応力が解放されると、プロファイルが曲がります。キャタピラの引き抜き位置がずれていると、反りも発生します。彼らはプロファイルを斜めに引っ張ります。乱流で均一な水の流れを確保することで、熱ストレスを防ぎます。搬出トラックのレーザー位置合わせにより、まっすぐな牽引が保証されます。
ダイラインや光沢の低下は製品の外観を低下させます。溶融の均一性が不適切であると、溶融していない粒子が残り、表面に傷がつきます。ダイリップの摩耗により、継続的な引きずり線が発生します。真空サイジング圧力が正しくないと、材料がキャリブレーターに対して強く引っ張られすぎます。スクリュー設計の最適化により混合性が向上しました。硬化したダイコーティングは摩耗に強く、研磨された表面を維持します。
開窓業界では、特定の機械能力が必要です。ウィンドウ プロファイルは非常に複雑です。ウェザーストリッピングやハードウェアの挿入には厳しい公差が要求されます。標準的な押出機ではこれらの要件を満たすことができません。専用の 建築アプリケーション用に設計された UPVC プロファイル マシンを指定する必要があります。

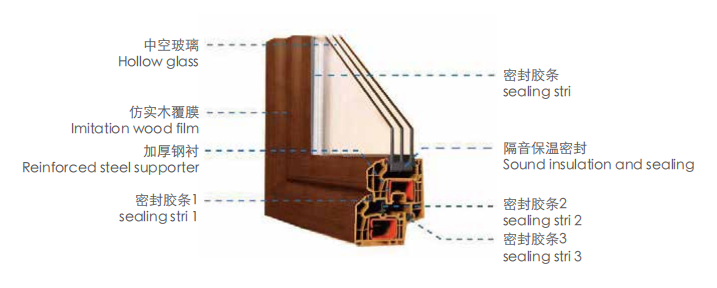

ウィンドウプロファイルはマルチチャンバー設計を特徴としています。これらの内部ウェブは構造的剛性と断熱性を提供します。ダイとキャリブレーション ユニットは、これらの繊細な構造を処理する必要があります。過度の真空は内部の壁の崩壊を引き起こします。冷却が不十分だとたるみが発生します。キャリブレーション テーブルには、プロファイルのさまざまなセクションに対して独立した真空制御が必要です。
ウィンドウのプロファイルは過酷な紫外線暴露に耐えます。この配合には、高レベルの二酸化チタンと UV 安定剤が含まれています。 UPVC ウィンドウ プロファイル マシンは、 添加剤を劣化させることなくこれらのブレンドを処理する必要があります。スクリューの設計は、二酸化チタンを均一に分散させるのに十分なせん断力を与える必要があります。分散が悪いと現場でチョーキングや変色を引き起こします。
最新の生産ラインでは二次作業が統合されています。自動パンチングユニットで排水穴を作成します。ルーティング ステーションはハードウェア スロットを準備します。インラインウェザーストリップ挿入により手作業が省けます。これらのステップを押出ラインに直接統合すると、効率が向上します。中央 PLC は、これらの補助機械をメインの運搬速度と同期させる必要があります。
ベンダーの信頼性を評価することで、長期的なサポートが保証されます。あなたは単なるメタルではなく、人間関係を買っているのです。メーカーは、お客様の具体的な生産目標を理解する必要があります。エンジニアリングの専門知識と信頼できるアフターサービスを提供する必要があります。ベンダーの選択が適切でないと、資産が滞留し、ハードウェアがサポートされなくなります。
カスタム ソリューションを設計するベンダーの能力を評価します。評判の 高い異形押出機メーカーが、 お客様の工場レイアウトに合わせてラインを調整します。機械の高さ、制御パネルの配置、冷却タンクの長さを調整します。貴社の特定の製品ポートフォリオに関する経験を証明する必要があります。同様のカスタム インストールの詳細を詳しく説明したケーススタディを求めてください。
厳格な FAT なしでの出荷は決して受け入れないでください。このテストはメーカーの施設で行われます。実際の PVC 配合物と独自の金型を使用する必要があります。機械は、継続的に契約された速度で動作しなければなりません。最終的なプロファイルは寸法公差を満たす必要があります。 FAT は、機械が工場出荷前に動作することを証明します。
押出ラインには継続的なメンテナンスが必要です。サービス レベル アグリーメント (SLA) は、ベンダーの応答時間を定義します。ローカルのスペアパーツ在庫により、ダウンタイムの延長を防ぎます。リモート診断機能により、エンジニアはインターネット経由で PLC の障害をトラブルシューティングできます。注文書に署名する前に、ベンダーのサポート インフラストラクチャを確認してください。
設置と試運転には重大なリスクが伴います。設備が準備されていないと、最高のマシンでも故障します。インフラストラクチャと人的要素を管理する必要があります。プロアクティブな計画により、起動の遅延が軽減されます。これにより、インストールから完全な運用へのスムーズな移行が保証されます。
押し出しには大規模なユーティリティのサポートが必要です。冷水システムは、冷却タンクの熱負荷に対処する必要があります。空気圧カッターを操作するには、圧縮空気が清浄で乾燥している必要があります。安定した三相電力は非常に重要です。電圧の変動により VFD が作動し、エクストルーダーが停止します。マシンが到着する前に、施設のインフラストラクチャをアップグレードする必要があります。
PVC の押出はオペレーターの直感に大きく依存します。オペレーターはポリマーの挙動と熱力学を理解する必要があります。新しいマシンには包括的なトレーニングが必要です。試運転中はベンダー主導のトレーニング プログラムを利用してください。オペレータには、新しい HMI 画面と校正テーブルを使用した実践的な経験が必要です。熟練したオペレーターがスクラップを防ぎ、機器を保護します。
起動段階では反復的な調整が必要になることが予想されます。既存の PVC ドライ ブレンドは、新しいネジでは完全に機能しない可能性があります。新しい機械のせん断プロファイルは異なります。潤滑剤パッケージまたは安定剤レベルを微調整する必要があります。材料サプライヤーおよび機械ベンダーと緊密に連携して配合を調整します。
ベンダーに連絡する前に、特定のプロファイル図面、スループット要件、材料配合をまとめてください。
施設のユーティリティ インフラストラクチャを監査して、適切な冷水、圧縮空気、安定した電力を確保します。
機械の出荷を承認する前に、独自の金型と樹脂を使用した包括的な工場受け入れテスト (FAT) を要求します。
スキルギャップを埋め、初期スタートアップのスクラップ率を削減するために、ベンダー主導のオペレータートレーニングに多額の投資を行います。
A: 平行ツインスクリューは、長いバレルに沿って安定した穏やかなせん断を提供します。これにより、マルチキャビティ ウィンドウ プロファイルの製造に必要な高生産量を維持しながら、敏感な UPVC 配合物の熱劣化を防ぎます。
A: 真空校正により、冷却された金属サイジング スリーブに対して柔らかいポリマーが引き寄せられます。これにより、外形寸法が瞬時に凍結され、水槽内で冷却される際のプロファイルの収縮や反りが防止されます。
A: 黄色の縞は熱劣化を示します。これは通常、スクリュー コアの冷却が不十分であること、ダイ設計のデッド スポット、または熱スパイクを引き起こす PID 温度コントローラーの故障によって発生します。
A: 重量フィーダーは、押出機に入る材料の正確な質量を測定します。これにより、かさ密度の変動が補正され、溶融圧力が一定に保たれ、最終プロファイルの寸法変動が防止されます。
A: 可能ではありますが、最適ではありません。硬質 UPVC には、高トルクのギアボックスと集中的な冷却が必要です。軟質 PVC には特殊な引き取り張力制御が必要です。それらを切り替えるには、大幅な機械的および工具の調整が必要です。
A: PVC 加工では腐食性ガスが発生し、炭酸カルシウムなどの充填剤は研磨性が高くなります。炭化タングステンなどのバイメタルコーティングは、バレルとネジを急激な摩耗から保護し、機械の寿命を延ばします。
A: ダイ ラインは、ダイ リップの摩耗や、未溶融のポリマー粒子が表面を傷つけることによって発生します。完全な溶融均一性を確保するには、ダイリップを研磨または再コーティングし、スクリュー温度を調整する必要があります。
